长期存放的铝电解电容不应一律直接满压上电。先核对储存时间和环境，再检查外观、漏电流、厂家规定的再老化方法以及放电安全；不同品牌、系列和额定电压对应的处理步骤并不相同，应以该料号数据表为准。
核心要点
先识别条件，再决定是否再老化
库存时间、温湿度和包装状态先于通电判断。
鼓包、漏液、封口异常或端子腐蚀的器件不应靠再老化“修复”。
再老化电阻、时间与后续静置方法必须按厂家/系列文件执行。
断电后仍可能出现恢复电压，接触或装机前要再次测量并安全放电。
为什么长期存放后不能只看外观？
氧化膜、漏电流与恢复电压都需要核对
铝电解电容的介质氧化膜会受储存时间和环境影响。刚施加电压时，漏电流可能短时升高；TDK技术资料指出，长期储存后最初几分钟的漏电流可能达到正常值的100倍，随后才逐渐下降。这不是允许直接满压冲击的理由，而是要求工程人员按照原厂规定进行限流和观察。
Nichicon指南给出的条件是：在5–35°C储存且少于2年的器件通常可不做电压处理，但这一结论只适用于其说明范围。Nippon Chemi-Con则建议铝电解电容在5–35°C、相对湿度不高于75%的环境储存，产品相关的保存期限约为2–3年。两者不能被拼接成所有品牌通用的保证期。

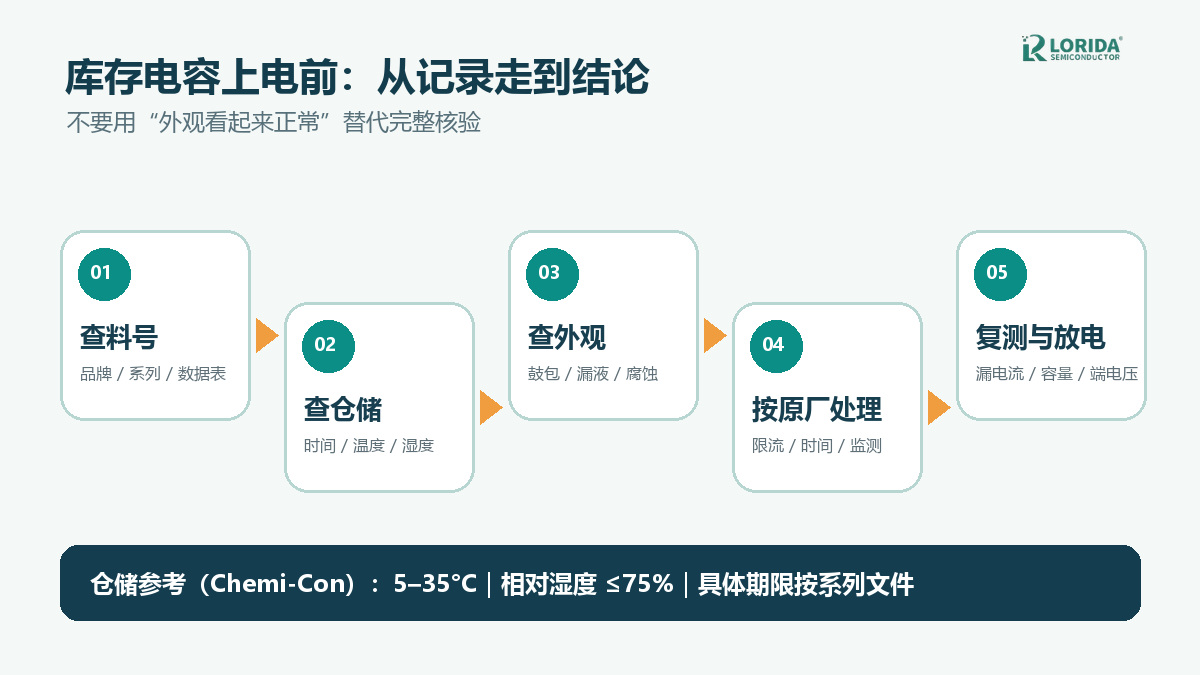

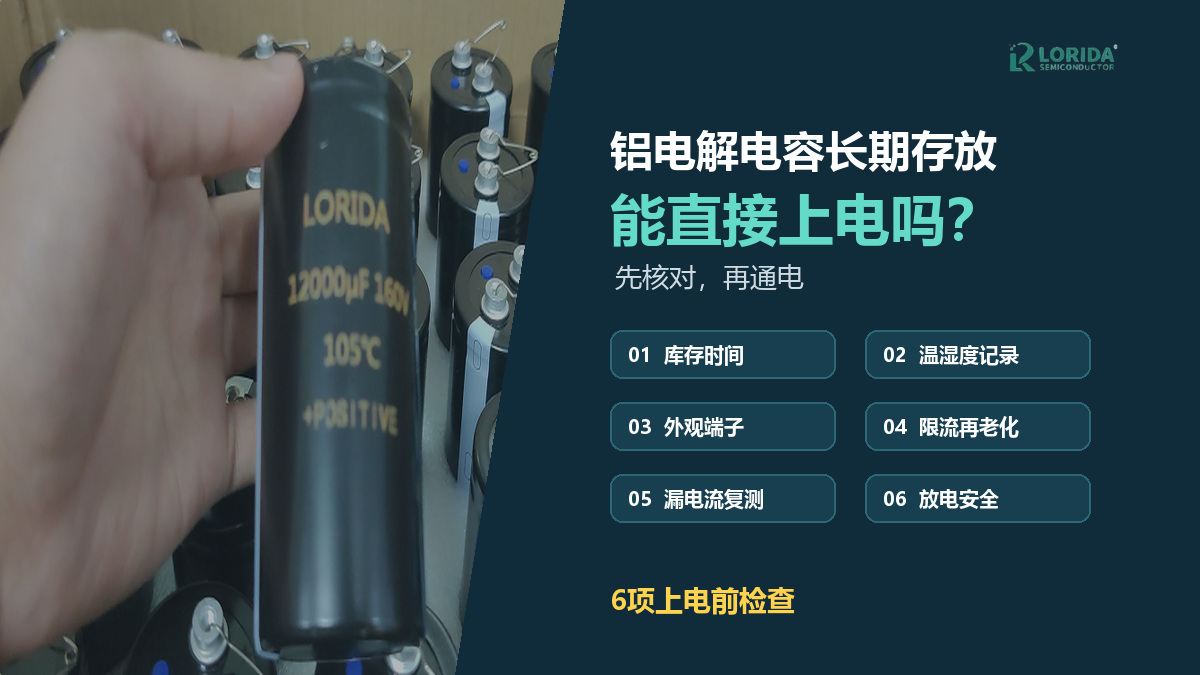

上电前应完成哪6项检查？
用可追溯记录替代“库存看起来没问题”
料号与数据表：确认品牌、系列、额定值、极性和厂家修复条款，避免用相似外形代替准确料号。
库存时间：从收货、生产批次或受控库存记录确定时间；记录缺失时按未知状态处理。
储存环境：核对温度、湿度、包装密封和腐蚀性环境记录，而不是只看当天仓库温度。
外观与端子：检查鼓包、漏液、封口、套管、端子腐蚀和机械损伤；异常件隔离。
限流再老化：仅在原厂文件允许时，用合适的直流电源、限流电阻和防护条件执行，并监测电流与温升。
放电与复测：断电后确认端电压安全，再按数据表方法测漏电流、容量和损耗；记录测试时间和仪器。

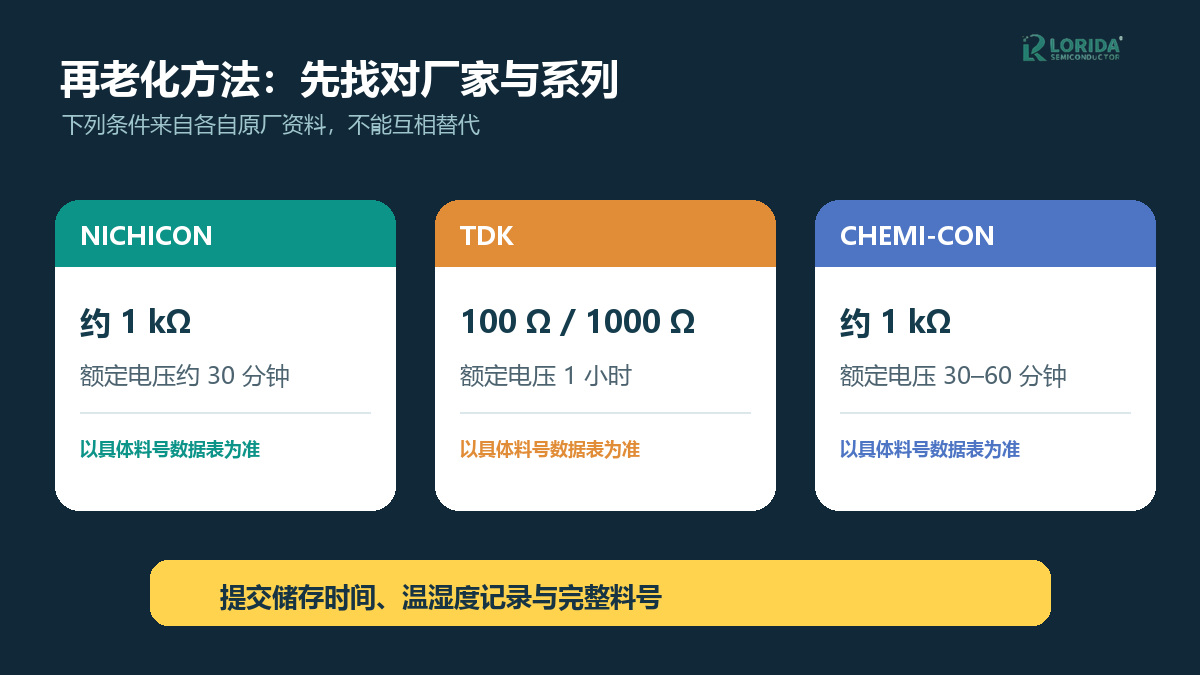

不同厂家给出的再老化方法有何差异？
方法可比较，但不能互相替代
| 来源 | 示例条件 | 工程含义 |
|---|---|---|
| Nichicon | 约1 kΩ，额定电压约30分钟 | 适用于其指南覆盖的单体处理，仍要核对系列资料 |
| TDK | VR≤100 VDC约100 Ω；VR>100 VDC约1000 Ω；额定电压1小时 | 随后15–35°C无电压放置12–48小时再评估 |
| Nippon Chemi-Con | 约1 kΩ，额定电压30–60分钟 | 用其系列文件确认是否适用及判定限值 |
TDK还给出IEC验收测试的一个明确测量点：在20°C施加额定电压5分钟后测漏电流。该条件用于说明测试必须绑定温度和时间；不能把仪表刚接通时的瞬时读数与数据表限值直接比较。
采购和工程团队怎样形成可执行的验收单？
RFQ阶段就要求对方提供可验证条件
询价或替换时，建议同时提交料号、额定电压/容量、库存时长、仓储温湿度记录、装机位置、允许的浪涌与纹波条件以及现有测试结果。可先浏览龙瑞达的电容器产品分类、焊片式铝电解电容和螺栓式铝电解电容页面，再通过联系页面提交完整工况。最终选择仍以匹配料号的数据表和双方确认的检验规范为准。
常见问题 FAQ
1. 库存两年的铝电解电容一定要再老化吗？
不一定，先看品牌、系列、温湿度和包装记录。Nichicon指南指出，在5–35°C储存且少于2年的器件通常可不做电压处理，但这不是所有厂家通用规则。若仓储记录缺失、环境超限或系列资料要求处理，应按更保守的受控流程评估。
2. 可以直接用额定电压快速判断好坏吗？
不建议直接满压冲击。长期储存可能让初始漏电流明显升高，直接上电会增加发热、保护动作和失效风险。应按原厂文件选择限流电阻、升压方式和观察时间，并设置电流、温度和安全隔离措施。
3. 再老化完成后为什么还要放电？
因为端子可能重新出现恢复电压。Nippon Chemi-Con说明，开路后的恢复电压约在10–20天达到峰值，并建议使用100–1000 Ω电阻放电。操作前必须实际测量端电压，不能只依赖曾经短接或曾经放电的记录。
4. 只测容量可以判定库存电容合格吗？
不能。容量只是验收项目之一，还应按数据表核对漏电流、损耗、外观、极性、端子和实际工况。漏电流读数尤其要记录测试电压、温度和通电时间，否则不同批次或不同仪器数据无法可靠比较。
来源：Nichicon《Application Guidelines for Aluminum Electrolytic Capacitors》；TDK Electronics《General Technical Information》；Nippon Chemi-Con官方FAQ。本文中的方法仅复述相应来源条件，不能替代具体料号数据表、企业安全规程或合格工程人员评估。
Last Updated：2026-10-09
