制动电阻怎么选？6项阻值、峰值与周期核对

2026-10-07

制动电阻选型不能只看瓦数，必须先满足驱动器允许的最小阻值，再根据再生能量、峰值功率、制动持续时间、重复周期和安装散热确定具体方案。阻值过低可能让制动单元过流，功率或周期能力不足则可能造成电阻过热、保护动作或寿命下降。

核心要点

先守住驱动器阻值下限，再计算能量与周期

制动单元或变频器手册给出的最小允许阻值是首要边界。
峰值功率、一次制动能量与长期平均功率是三个不同问题。
周期超过短时窗口时，应在最不利时间段计算最高平均功率。
最终要验证温升、安装间距、热保护和故障停机逻辑。

为什么“同样瓦数”不能直接替换？

阻值决定制动电流与瞬时功率

在直流母线电压与制动单元导通阈值确定后，电阻越小，制动电流通常越大。Siemens 公开资料给出的关系为 Pmax = U²/R：U 是制动单元动作阈值，R 是外接制动电阻。该公式同时说明，不能为了追求更大制动力而低于驱动器规定的最小阻值。

额定功率不等于任意脉冲都能承受

制动是脉冲负载。电阻数据表中的连续功率、短时峰值、允许持续时间和占空比必须配套读取。Siemens 的一个公开产品示例 6SL3201-0BE14-3AA0 标注 370 Ω、连续功率 75 W、峰值 1500 W，并把峰值条件限定为 12 s、5% duty。这些数字只属于该 Siemens 型号，不是龙瑞达产品的通用参数。

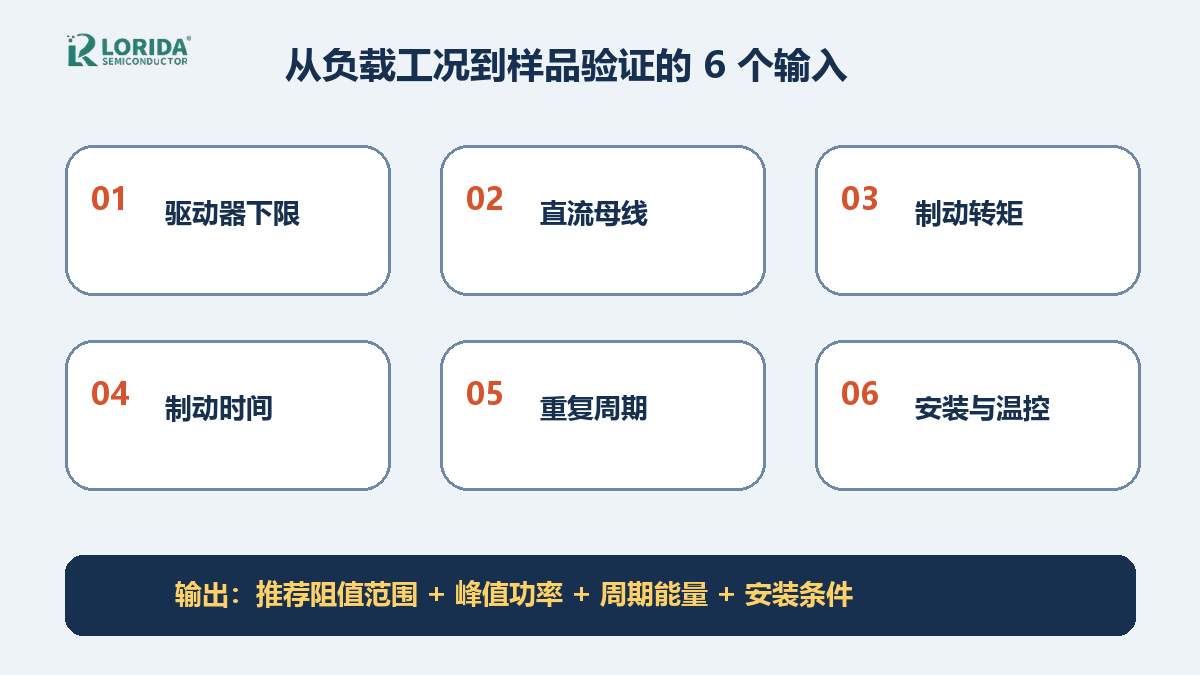

制动电阻选型应核对哪六项？

把驱动器和机械工况放在同一张表里

检查项	需要的数据	常见误区
允许阻值	驱动器最小值与推荐范围	按电机功率猜阻值
母线条件	动作阈值与最高电压	只写交流输入电压
峰值功率	最大速度、转矩与减速时间	用连续瓦数替代峰值
一次能量	转动惯量、速度变化、负载势能	忽略机械储能
重复周期	制动时间、间隔、每小时次数	只核对单次制动
安装与保护	通风、表面温度、温控与间距	密闭安装且无热保护

怎样计算平均功率和短时能力？

先画出真实制动周期

Siemens 应用手册要求把再生功率与负载周期一起用于尺寸设计，并用 Wbr/T ≤ Pcont 核对周期平均功率。其中 Wbr 是一个周期内的制动能量，T 是周期时间。对于周期大于 90 s 的工况，该资料建议选取平均制动功率最高的 90 s 时间段进行评估。

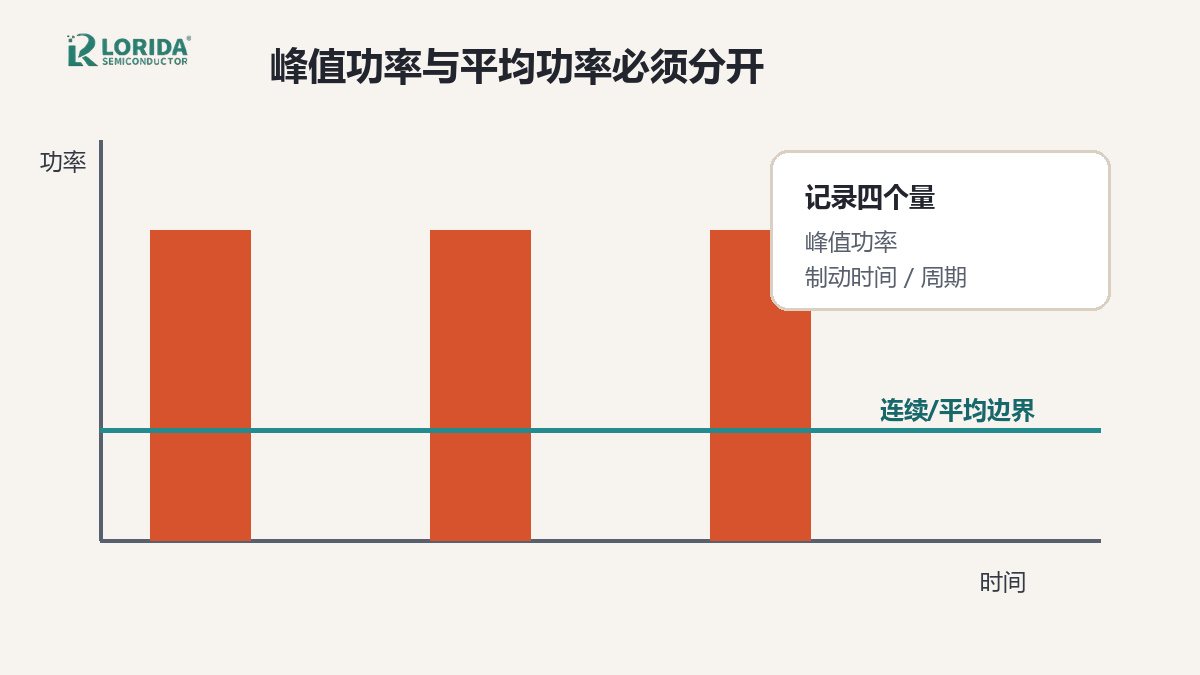

再核对峰值和持续时间

同一平均功率可能由低功率长时间或高功率短脉冲产生，对电阻的热冲击不同。Siemens 另一份手册示例把峰值功率写为连续额定功率的 6 倍，同时限定脉冲持续 3 s、周期 90 s；还给出 4 倍连续功率、20 s/90 s 的条件。它再次说明倍数必须和时间、周期及具体产品绑定。
