水泥电阻选型不能只看阻值和外壳瓦数。工程上应同时核对电压与电流、稳态功耗、一次脉冲能量、重复周期、环境降额和失效方式，再用真实波形做样品验证。下面的六项清单面向电源、放电、预充和负载应用；文中的精确数据均绑定所列原厂资料或透明算例，不是龙瑞达全部水泥电阻的通用额定值。
核心要点
先得出三个结论
先按实际电压、电流和波形计算功耗，再查具体系列的额定功率与降额曲线。
峰值功率、持续时间和重复周期必须成组提供，单独写“冲击功率”无法完成选型。
水泥外壳不等于所有产品都具备保险熔断或同等级阻燃能力，必须以具体资料为准。
为什么只按瓦数替换容易出错？
额定功率只描述规定条件下的连续能力
功率标注必须与环境温度和安装条件一起看。Vishay 的 ZWS 产品说明明确指出，电阻耗散会带来高于环境温度的温升，环境温度超过 40°C 后应根据降额图降低允许耗散，并为相邻器件保留净空。这说明同一只电阻在开放测试台、密闭电源和贴近电解电容安装时，热边界可能完全不同。
外壳印字不能代替脉冲曲线

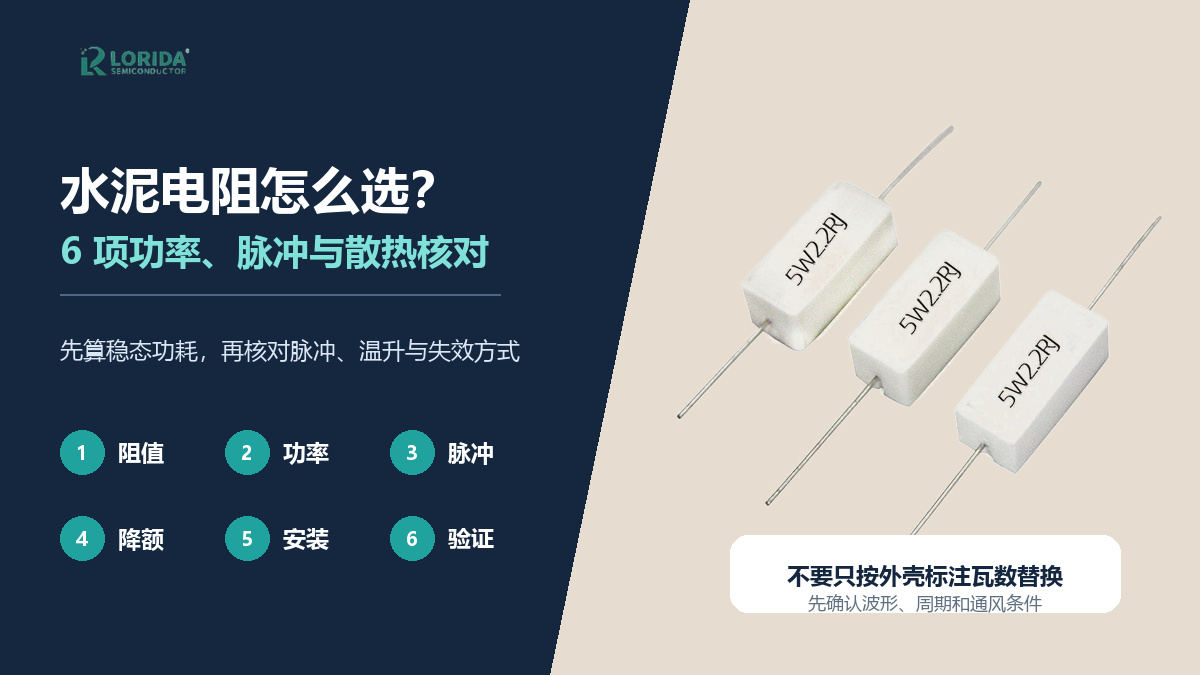

图片中的“5W 2.2RJ”只能说明该样品的外观标识，不能证明它能承受任意峰值。脉冲负载还要读取持续时间、间隔、次数和允许阻值变化。若资料没有脉冲图或短时过载条件，就应把该能力列为待核验，而不是自行用连续功率倍数推断。
六项选型信息怎么准备？
1. 电压、电流与目标阻值
先确定正常、启动、制动和故障状态下电阻两端的最高电压，再给出目标阻值及容差。可用 P=V²/R 或 P=I²R 复核功率，但计算输入必须来自实际电路。比如 24 V 加在 12 Ω 上，电流为 2 A、瞬时功率为 48 W；这只是公式算例，不代表任何具体产品可以长期承受 48 W。
2. 稳态功耗与环境降额
把最坏稳态功耗、环境最高温度、通风方式、PCB 铜箔和附近热源写清楚。额定功率通常绑定规定环境和测试安装，密闭机箱内不能直接沿用实验室条件。若电阻靠近塑料件、电容或线束，还要核对表面温升与安全净空。
3. 单次脉冲能量

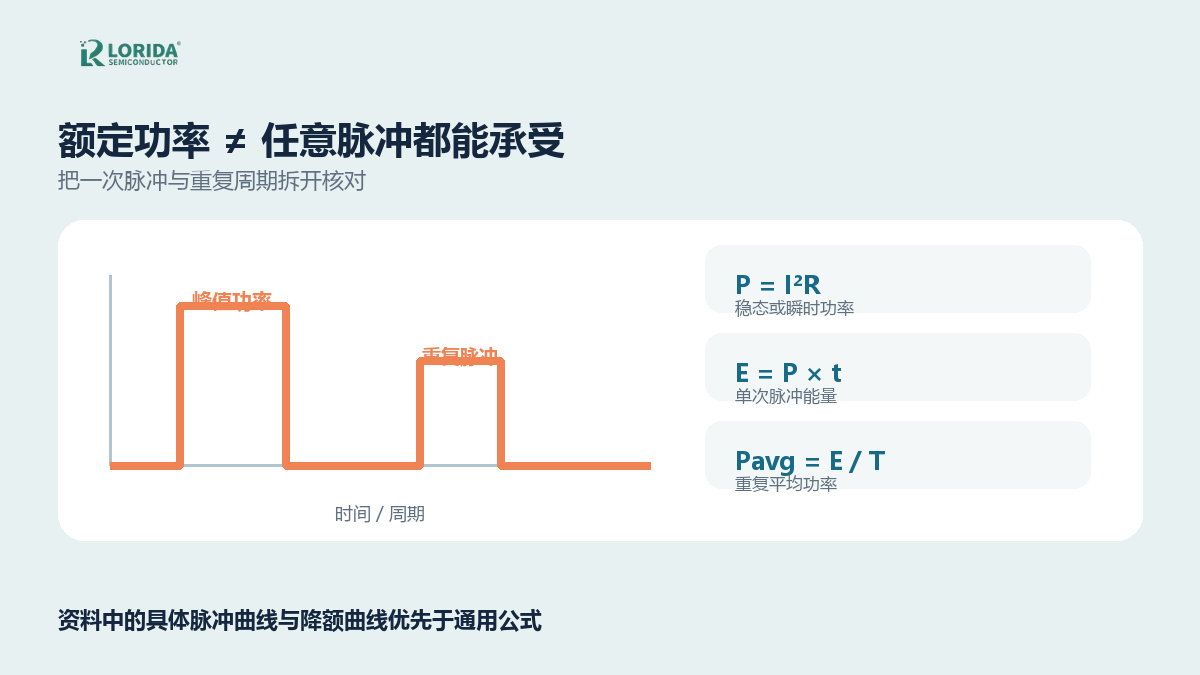

当功率随时间变化时，可用 E=P×t 估算矩形脉冲能量；真实波形则应积分或从示波器数据计算。Vishay AC03-CS 的官方资料给出最高 4 kV 的浪涌能力，但该值绑定 1.2/50 μs 波形和具体阻值范围，不能转换成其他持续时间的通用承诺。
4. 重复周期与平均功率
重复脉冲需要同时核对一次能量和平均功率。若每周期能量为 E、周期为 T，则平均功率约为 E/T；但最终仍应以原厂脉冲图、热时间常数和允许次数为准。短周期内热量尚未散出，单次测试通过不等于连续循环也通过。
5. 结构、安装与失效方式
确定轴向、立式、插片或固定安装，以及引脚间距、壳体尺寸、爬电距离和通风方向。还要区分普通功率电阻与保险型电阻。Vishay AC03-CS 资料将其定义为可安全熔断的特定系列，并标注 UL 94 V-0 涂层；不能把该能力外推给所有水泥电阻。
6. 样品验证与验收标准
样品测试至少记录冷态阻值、峰值电流、波形持续时间、重复周期、环境温度、稳态温升和测试后阻值变化。IEC 60115-1 的通用框架覆盖电气测量、过载、机械、环境、装配与安全试验，可据此建立与整机风险相匹配的验证清单。
原厂数据怎样正确使用？
把数据限制在具体系列和条件内
| 核对项 | Vishay AC03-CS 示例 | 采购动作 |
|---|---|---|
| 额定功率 | 3 W@40°C | 核对环境温度与降额 |
| 阻值范围 | 1–100 Ω | 确认目标阻值是否在具体料号范围 |
| 容差 / TCR | ±5% / ±200 ppm/K | 评估温度与初始偏差的叠加 |
| 浪涌条件 | 最高4 kV，1.2/50 μs | 不得换算成任意波形能力 |
| 阻燃 / 熔断 | UL 94 V-0；特定保险型系列 | 要求具体认证和熔断曲线 |
熔断时间也是条件值
Vishay 的 AC..CS 应用资料列出：AC03-CS 在 45 W 过载下熔断时间小于 25 s，AC05-CS 在 100 W 过载下小于 45 s。这些条件说明保险功能必须用功率、时间和系列共同描述，不能只凭“水泥电阻”名称判断。
询价与样品验证怎样形成闭环？

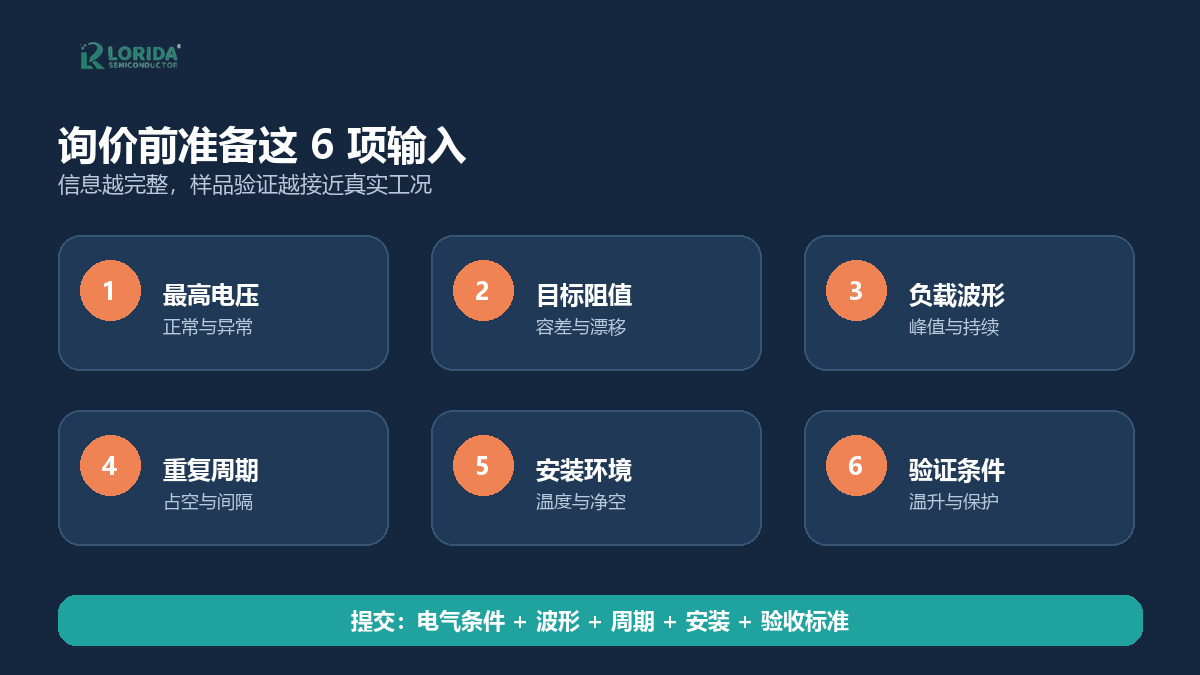

RFQ 至少包含六项输入
提交最高电压、目标阻值、负载波形、重复周期、安装环境和验收标准。若应用包含预充、放电、制动或浪涌，请分别描述正常与异常工况，并标明哪个工况决定阻值、哪个工况决定热容量或安全失效。
内链与下一步
可先查看龙瑞达的水泥电阻分类与电阻器产品中心，再从全部产品确认结构方向。准备好波形和安装信息后，可通过联系页面提交 RFQ 与样品验证要求。
常见问题
水泥电阻可以直接按相同瓦数替换吗？
不建议只按相同瓦数替换。还要核对阻值与容差、工作电压、脉冲持续时间、重复周期、环境降额、外形尺寸和失效方式。两只都标为5 W的电阻，可能采用不同的电阻丝、陶瓷芯、封装和测试条件，短时过载及表面温升也可能不同。替换前应取得目标系列的数据表，并在实际安装位置记录峰值电流、环境温度和稳态温升。
峰值功率很高，为什么电阻仍可能烧坏？
因为峰值功率必须与时间、周期和热容量一起评估。很短的单次脉冲可能通过，但重复过快会让热量累积；另一种情况是脉冲电压超过元件的耐压或绕组局部承受能力。请同时提供波形、脉宽、周期、次数和环境温度，并以具体系列的脉冲图、降额图和样品温升为判定依据。
水泥外壳是否天然阻燃并能当保险丝使用？
不是所有水泥电阻都具备保险熔断功能。某些特定系列会给出UL阻燃等级、过载熔断时间和无火焰失效方式，但这些能力来自专门结构和验证。普通功率型产品即使外观相似，也不能自动视为保险型。采购时应要求具体料号的认证文件、熔断曲线和异常工况测试条件。
样品验证最少要记录哪些数据？
最少记录六类数据：冷态阻值、峰值电流、脉冲持续时间、重复周期、环境与壳体温度、测试后阻值变化。若存在故障状态，还应记录保护动作时间和周边材料是否受热。测试应在真实安装净空和通风条件下完成，并预先定义允许温升、阻值漂移和外观变化的验收边界。
技术来源
权威一手资料
IEC 60115-1 固定电阻通用规范介绍
Vishay AC01-CS / AC03-CS / AC05-CS 产品资料
Vishay AC..CS 保险型线绕电阻应用资料
Vishay ZWS 水泥线绕功率电阻产品页
