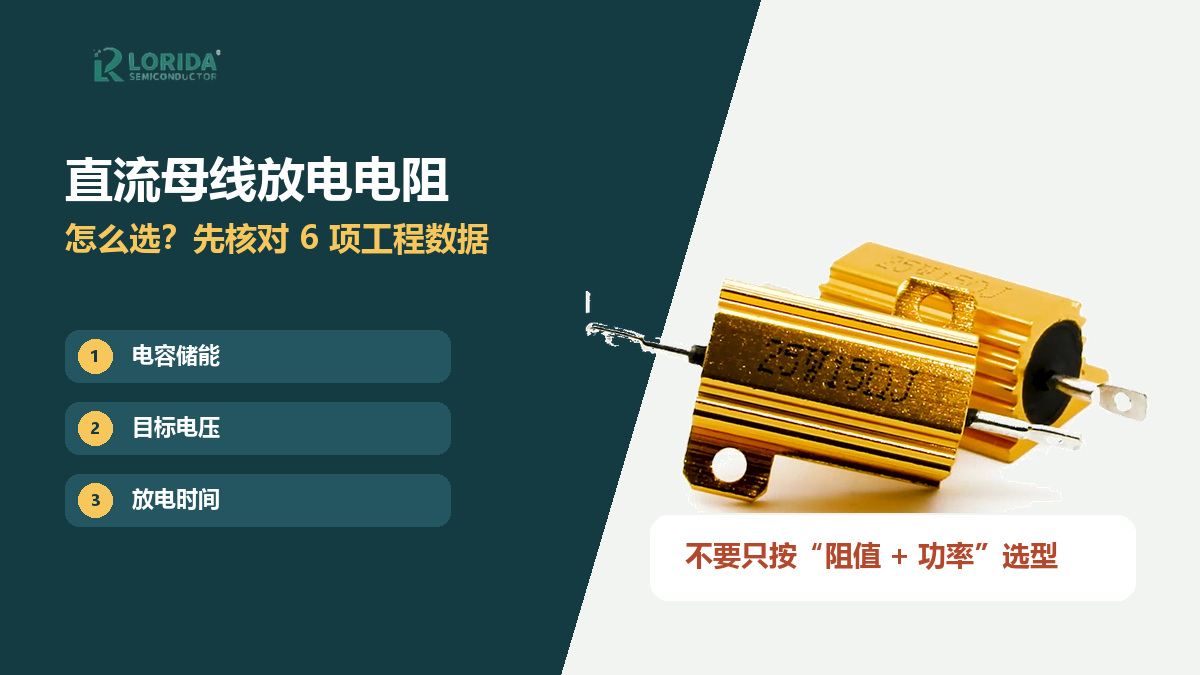

直流母线放电电阻怎么选？6项工程核对

2026-09-23

直流母线放电电阻不能只按阻值和稳态功率选择。正确方法是先计算母线电容储能，再确定初始电压、目标安全电压和允许放电时间，同时核对起始峰值功率、单次脉冲能量、重复周期、安装散热及保护逻辑。只有把这些条件放进同一份询价和测试记录，才能判断样品是否适合实际设备。

核心要点

送样前先确认什么

用最大母线电压和电容量计算最坏储能。
明确目标电压与最长允许放电时间。
同时核对工作电压、初始电流、峰值功率和脉冲能量。
说明重复周期、环境温度、安装表面和空气流动。
在真实装配中验证完整波形、温升和故障状态。

为什么放电电阻属于脉冲器件？

储能由电容量和电压共同决定

电容储能公式为 E = 1/2 C V²。因为电压是平方项，母线电压上升会快速增加待释放能量。Vishay 的脉冲能力资料给出一个算例：2 uF 电容充到 400 V 时储能为 0.16 J。这是公式演示，不是龙瑞达产品的通用额定值。工程计算应使用最大电容量及其容差、最高可重复母线电压，并说明事件是偶发、周期性还是仅用于紧急状态。

起始电流和功率通常最高

被动 RC 放电遵循指数衰减，Texas Instruments 将其写为 U(t)=U0×e^-t/RC。放电刚开始时，电流约为 U0/R，电阻瞬时功率约为 U0²/R。因此，即使平均能量看起来不高，也可能先碰到器件的工作电压、过载或脉冲功率边界。

放电阻值应该怎样计算？

先定义目标电压和时间

对于并联在电容两端的被动放电电阻，可由指数衰减关系反推阻值：R=-t/[C×ln(Ut/U0)]。TI 的牵引逆变器应用说明给出一组完整算例：母线初始电压 1000 V、电容量 1 mF、目标电压 60 V、允许时间 5 s，计算阻值约为 1777.2 ohm。资料又以 1600 ohm说明，电压约在 4.5 s降至 60 V。

阻值只是第一道筛选

同一算例中，1000 V 加在 1600 ohm 上时，初始电流约为 625 mA，起始功率约为 625 W。这并不意味着需要持续 625 W 的电阻，而是提醒工程师必须查看精确系列的脉冲曲线、工作电压与冷却条件。若放电动作频繁，还要用每次能量与循环间隔核对平均温升。

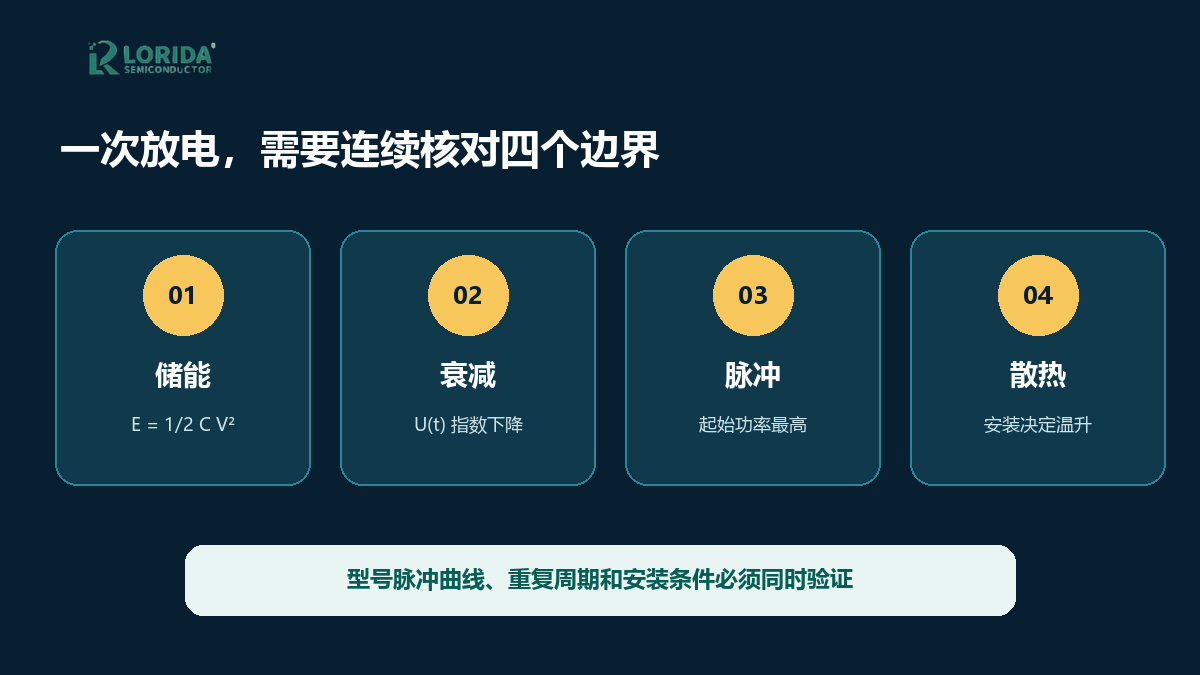

选型时要同时核对哪些边界？

把电气、热和机械条件写在一张表里

核对项	需要提供的数据	主要风险
储能	最大电容量、容差、最高母线电压	单次脉冲能量不足
电压衰减	初始电压、目标电压、允许时间	放电过慢或峰值过高
重复周期	最短间隔、连续次数、冷却时间	热量累积
安装散热	底板、导热材料、风量、环境温度	实际温升高于数据表条件
保护逻辑	开关器件、互锁和故障状态	需要放电时未接通

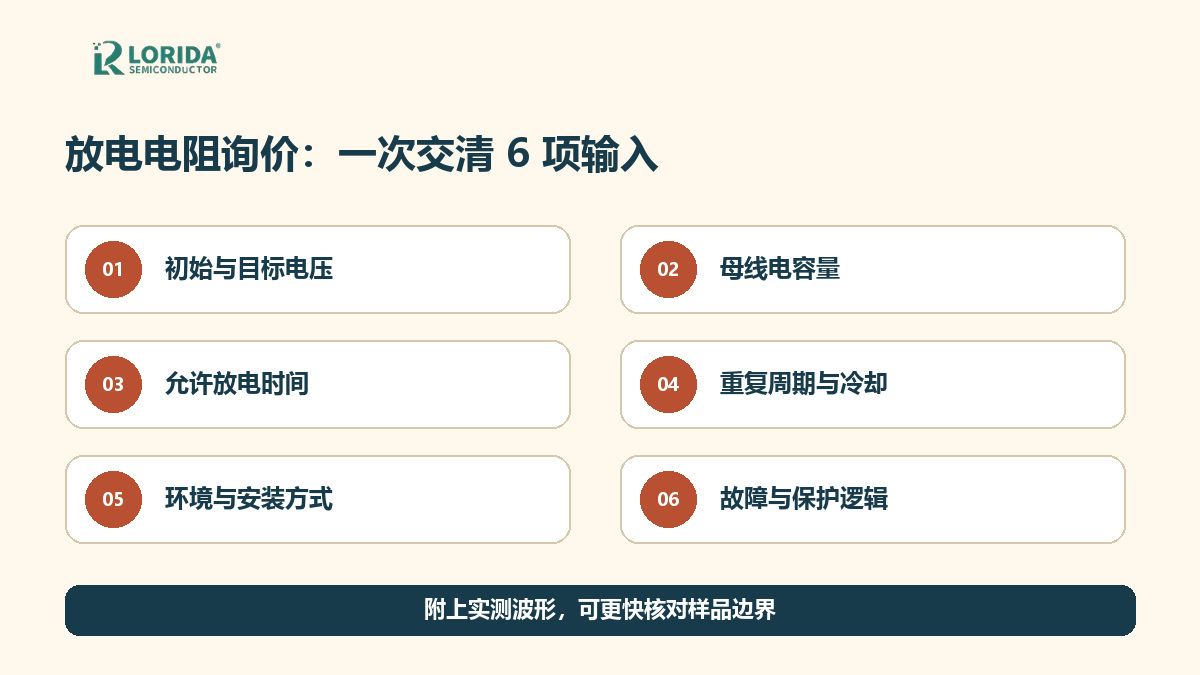

怎样准备有效的放电电阻询价？

电路条件和机械条件要一起提交

询价时应提供最大连续与瞬态母线电压、电容标称值及容差、目标电压、最长放电时间、开关器件、重复周期、环境温度、风冷条件、安装底板和空间包络。可先查看龙瑞达的黄金铝壳电阻产品页和产品中心，再结合具体工况确认样品。

安全阈值必须绑定具体设备

TDK 的 PFC 电容安装资料说明，放电电阻用于保护人员并支持再次投切。该资料针对所列产品给出 60 s 内降至 75 V 或以下，部分型号为 90 s，并建议再次投切前降至额定电压的 10%或以下。这些数值只适用于所引用的产品与场景；整机仍应依据适用标准、风险评估和互锁逻辑确定自己的安全阈值。
