铝电解电容防爆阀必须保留释放空间，并同时核对极性、安装方向、孔距和端子扭矩。这些要求不是外观细节，而是PCB布局、结构件设计和装配验收必须共同确认的安全边界。
核心要点
先按外壳直径确认防爆阀净空，再检查附近结构件和线路。
极性、峰值电压、安装方向和端子扭矩必须分别核对。
询价时提供安装姿态、空间图和连接件信息，避免样品到场后返工。
防爆阀为什么必须留空？
释放通道不能被PCB、横梁或线束遮挡
Nichicon应用指南指出，防爆阀上方不应布置线路或导线；若防爆阀朝向PCB，还应在对应位置开设泄压孔。设计评审时应同时检查PCB、机壳、压板、胶体和线束，而不只检查器件本体。

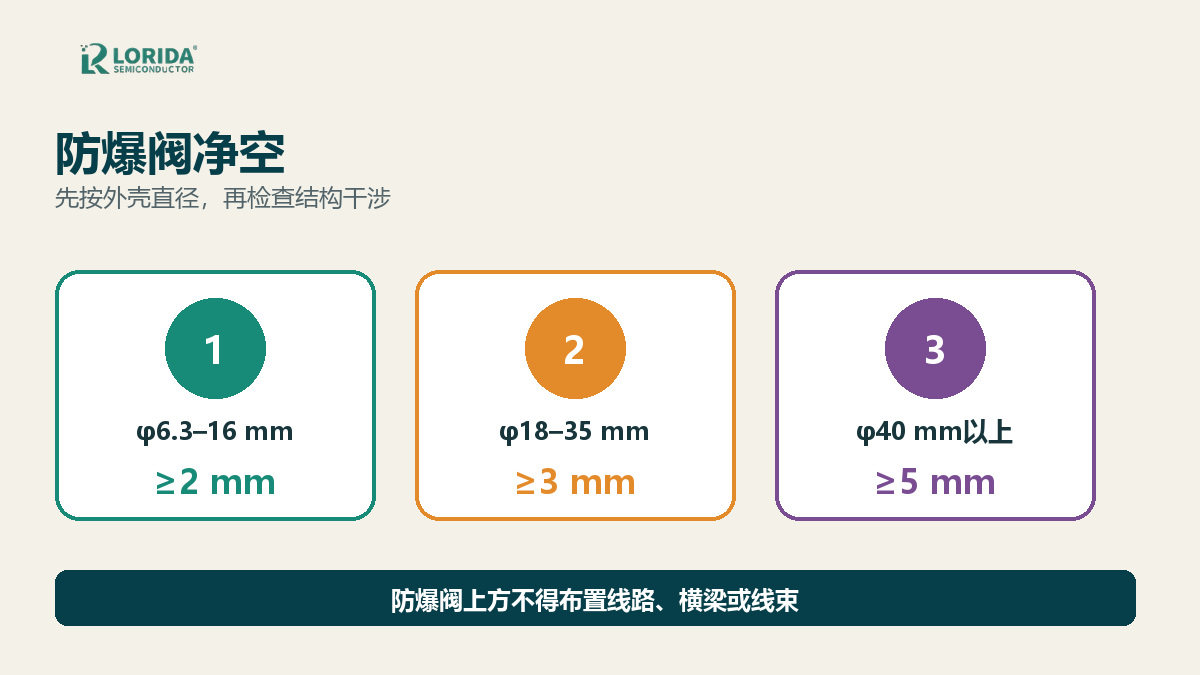

按外壳直径建立最小净空
| 外壳直径 | 防爆阀上方建议净空 | 图纸检查重点 |
|---|---|---|
| φ6.3–16 mm | ≥2 mm | 小型PCB罩壳与灌封边界 |
| φ18–35 mm | ≥3 mm | 散热片、横梁和线束 |
| φ40 mm及以上 | ≥5 mm | 压板、母排和机壳顶盖 |
数据来源：Nichicon CAT.8101H；具体产品仍以对应规格书为准。
安装前还要核对哪些机械与电气条件？
极性和峰值电压是第一道门禁
铝电解电容具有极性，不能把普通极性电容用于可能反向的电路。Nichicon同时要求直流电压叠加纹波后的峰值不超过额定电压。反向风险应通过电路拓扑和装配防错解决，不能依赖套管颜色或人工记忆。
孔距、安装方向和端子扭矩要分别确认
PCB孔距应与引脚间距一致，避免装配应力传入封口。对于螺栓型电容，Nichicon建议端封侧朝上；水平安装时正极端子处于上方。TDK通用资料给出的最大允许扭矩示例为M5 2.5 N·m、M6 4.0 N·m、M12 10.0 N·m；实际连接件可能有更低限制，因此装配规范应采用整套系统中的最低允许值。

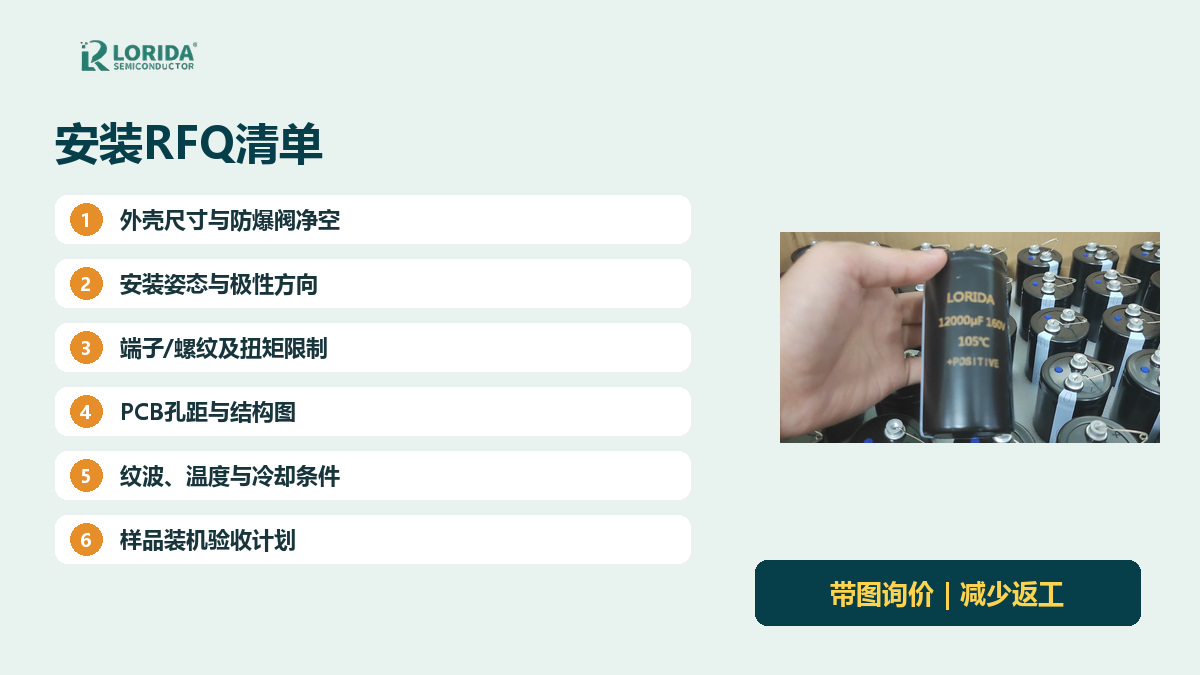

采购RFQ应提供什么，才能一次核对安装？
六项输入比只报容量和电压更有效
目标容量、额定电压及允许公差；
纹波电流频谱、环境温度和冷却方式；
外壳直径、高度和可用防爆阀净空；
立式、水平或其他安装姿态；
端子形式、螺纹规格、母排和紧固件限制；
PCB孔距、结构图和样品验证计划。
可先查看龙瑞达电容器分类与螺栓型铝电解电容示例，再通过联系页面提交结构图和工况。其他器件需求可从产品中心进入。
样品阶段怎样验证？
把静态尺寸检查转化为装机检查
样品验收应在真实PCB、母排、压板和机壳条件下进行。记录防爆阀实际净空、端子极性、孔距偏差、紧固工具设定和线束位置；完成热态运行后再次检查结构干涉。若结构件发生变更，应重新执行留空检查。
不要把套管当作保证绝缘
Nichicon明确说明标准外套管不保证电气绝缘。若机壳或母排需要隔离，应在结构设计中设置经过验证的绝缘件和距离，而不是把套管颜色、完整外观或标签当作绝缘证明。
常见问题
防爆阀上方留2 mm是否适用于所有电容？
不适用。2 mm对应Nichicon指南中φ6.3–16 mm外壳；φ18–35 mm建议至少3 mm，φ40 mm及以上至少5 mm。还要以具体产品规格书和结构限制为准。
水平安装螺栓型电容时方向重要吗？
重要。Nichicon建议水平安装时正极端子朝上；TDK也建议把盖板防爆阀置于“12点钟”方向，并优先采用直立安装。方向错误可能影响泄压时的电解液控制。
端子扭矩只看螺纹规格就够吗？
不够。TDK给出的M5、M6、M12上限针对电容端子或安装柱，配套螺母、垫片、母排和其他连接件可能更低。装配规范应采用系统中最低允许扭矩并进行工具校准。
标准塑料套管可以作为绝缘层吗？
不能直接这样认定。Nichicon说明标准外套管不保证电气绝缘。需要绝缘时应在RFQ中提出，并由结构设计提供独立、可验证的隔离措施。
