铝电解电容串联时不能只把额定电压相加，还必须核对静态分压、漏电流差异、均压电阻功耗和故障边界。均压电阻的作用是提高静态电压分配的可控性，但它不能替代电容筛选、降额和整机验证。
核心要点
串联数量、母线最高电压和单只额定电压必须一起核对。
均压电流应结合漏电流差异确定，不能照搬固定阻值。
电阻功率、耐压、散热和失效模式都要进入样品验证。
为什么串联电容需要均压？
额定电压相加不等于每只自动均分
Nichicon应用指南指出，两只或更多铝电解电容串联时，应使每只施加电压低于其额定电压，并在每只电容两端并联均压电阻。原因是漏电流、温度和老化差异会改变静态分压；没有均压措施时，某一只可能先承受更高电压。
均压电阻只解决静态分配的一部分问题
电阻网络不能消除纹波电流、温升、容量偏差或瞬态不均衡。采购与设计仍需核对单只电容的纹波能力、工作温度、寿命曲线和安装散热，并以对应规格书为准。
均压电阻怎样做第一轮计算？

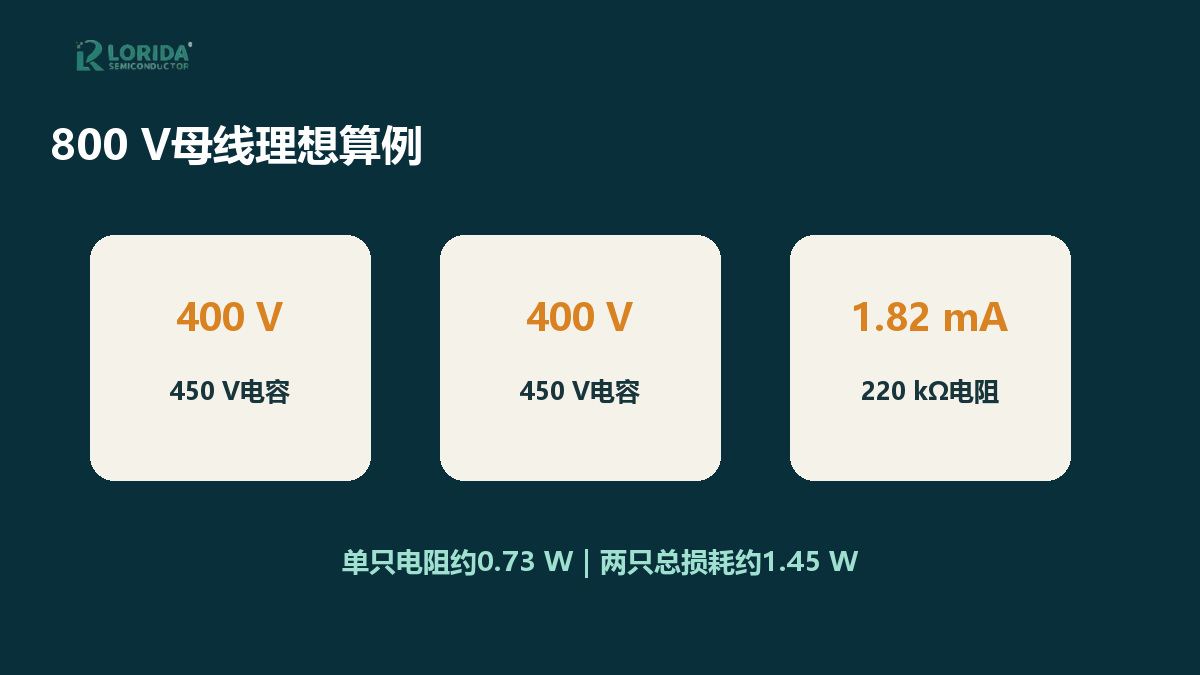

先用理想算例检查量级
| 项目 | 算例 | 结果 |
|---|---|---|
| 母线与串联数量 | 800 V，2只 | 理想400 V/只 |
| 单只均压电阻 | 220 kΩ | 1.82 mA |
| 单只电阻功耗 | 400²/220000 | 约0.73 W |
| 两只总损耗 | 2×0.73 W | 约1.45 W |
以上仅为理想静态算例。实际阻值必须基于所选电容的漏电流上限、温度、老化、允许损耗和电阻耐压重新计算。
为什么不能把900 V直接交给两只450 V？
理想分压已经达到450 V/只，没有为漏电流差异、母线波动和瞬态留出空间，因此不能仅凭“2×450 V=900 V”得出可用结论。应根据真实最高母线电压和器件规格书建立降额边界。
RFQ应该提供哪些数据？
六项输入让供应商能核对边界
持续母线电压、最高电压和瞬态；
串联数量与目标容量；
纹波电流频谱和环境温度；
电容规格书中的漏电流与寿命条件；
均压电阻阻值、耐压、功率与散热；
故障检测、放电和样品测试方案。
可查看龙瑞达电容器分类、螺栓型铝电解电容和产品中心，并通过联系页面提交母线工况与结构图。
样品验证应测什么？
同时记录每只电容电压和温度
样机应覆盖冷机、热稳态、输入波动、轻载和满载条件，分别记录每只电容端电压、壳温、纹波和均压电阻温升。若任一工作点接近器件或电阻边界，应回到选型阶段调整。
检查单点故障后的系统行为
还要评估均压电阻开路、阻值漂移或电容漏电流变化时的检测与保护。不能让“正常时均分”掩盖故障时的过压风险。
常见问题
两只450 V串联就一定能用于900 V吗？
不能这样直接判断。理想分压已到额定值，没有给不均衡和瞬态留余量。必须按最高实际电压、漏电流差异和规格书重新核对。
均压电阻越小越好吗？
不是。较小阻值可增加均压电流，但会提高持续损耗和温升。阻值需要在分压稳定、功耗、耐压和散热之间权衡。
可以只按典型漏电流计算吗？
不建议。设计应基于可验证的上限、温度和老化条件，而不是只用典型值。缺少数据时应向供应商索取规格书并实测。
均压电阻能兼作放电电阻吗？
有时能提供放电路径，但不能默认满足安全放电时间。应单独计算等效电阻、总能量和目标残压，并验证器件功率与耐压。
