MLCC 上板后的有效容量可能明显低于标称值，核心原因是 Class II/III 陶瓷介质会受到直流偏压、温度、频率和交流纹波共同影响。因此，采购和替换不能只比较“10 µF、6.3 V”等标签，还要读取具体料号的 DC Bias 曲线并在实际工作点验证。
核心要点
标称容量不是上板后的保证值
先确认介质类别，再看额定电压与实际直流工作点。
封装尺寸、温度、频率和纹波会改变可用容量与温升。
最终应以具体料号曲线、仿真模型和样品测量为准。
为什么 MLCC 加上直流电压后容量会下降？
Class II 与 Class III 介质存在电压系数

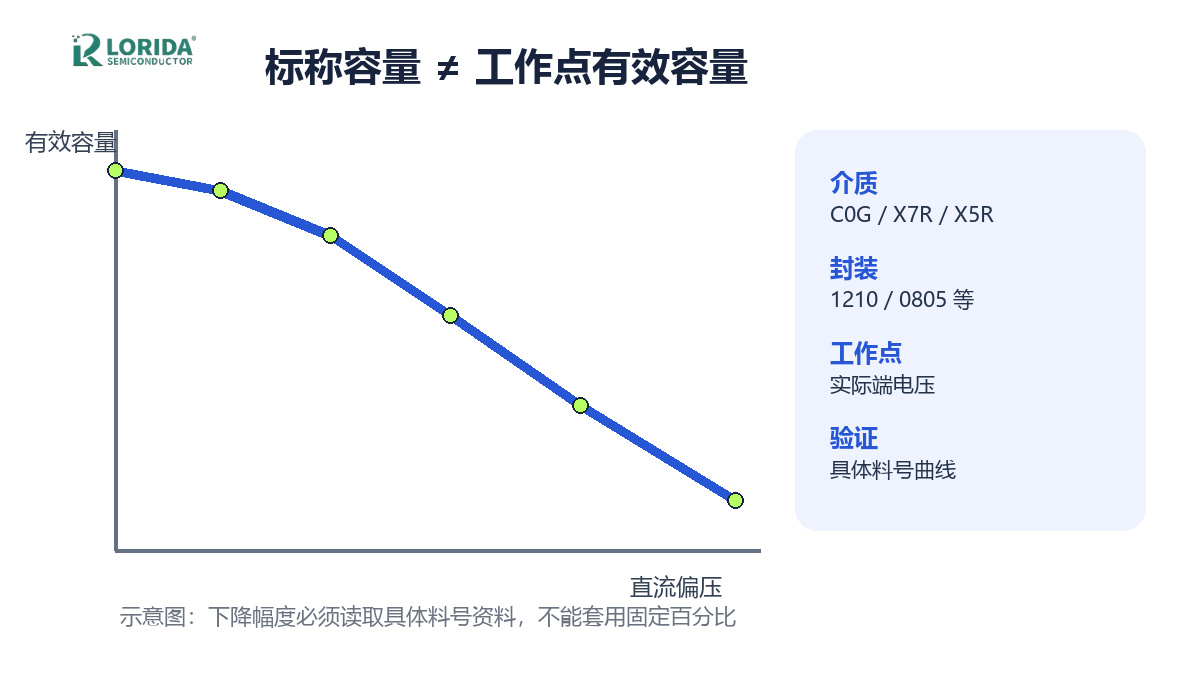

KEMET 的陶瓷电容应用指南指出，Class II 和 Class III MLCC 在施加直流电压后会出现容量下降，X7R、X5R、Y5V 和 Z5U 等介质均可能受到影响。该指南说明，某些具体器件在额定电压处的容量下降可达 90%。这是厂商对特定结构的说明，并不代表所有料号都会下降同一比例。
同样的标称值也可能有不同有效容量
KEMET 资料中的示例比较了 10 µF、6.3 V 的 1210 与 0805 封装，并展示从 0 V 到 6 V 的容量变化曲线。这个例子说明：即使标称容量与额定电压相同，封装和内部介质设计不同，工作点容量也可能不同。
选型时应检查哪六项？
把工作条件写成可读回的检查表
| 检查项 | 需要确认 | 常见误区 |
|---|---|---|
| 介质 | C0G、X7R、X5R 等 | 只看容量 |
| 直流工作点 | 器件两端实际电压 | 只看母线标称值 |
| 封装 | 具体尺寸与结构 | 认为同容量可互换 |
| 温度 | 环境与自发热 | 只测室温 |
| 频率/纹波 | 实际波形和频谱 | 只测直流 |
| 料号模型 | DC Bias 曲线或模型 | 用系列典型值代替 |
怎样把有效容量纳入 RFQ 和样品验证？
RFQ 要写实际工作点而不是只写标签

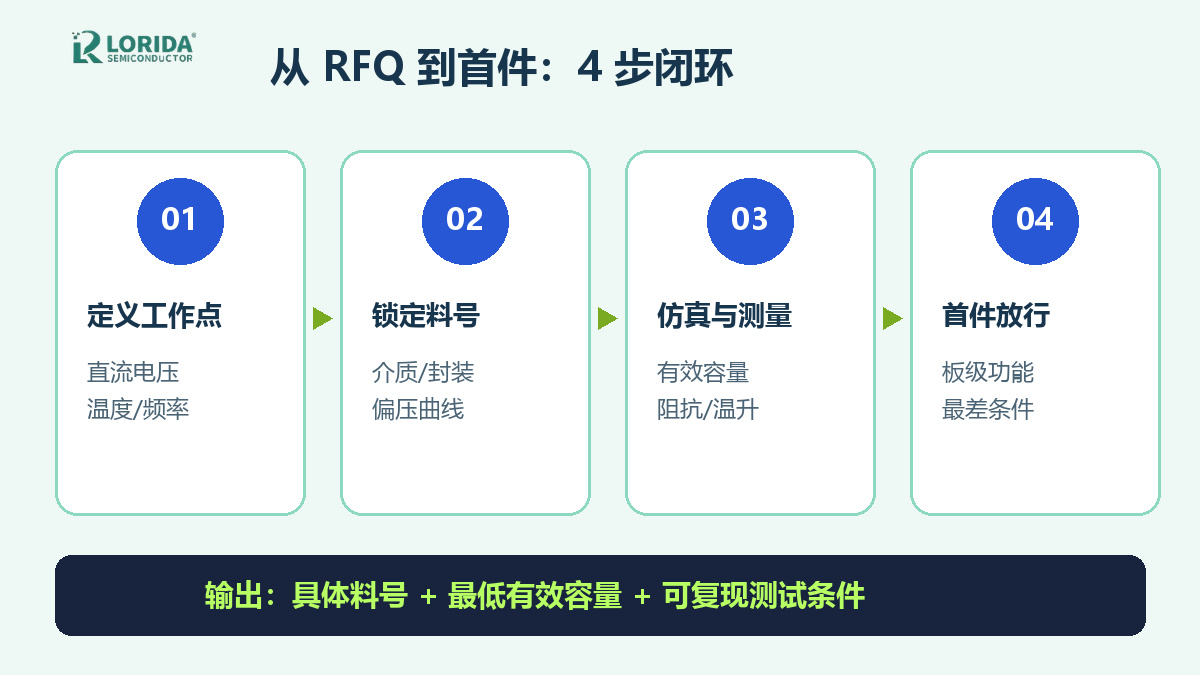

RFQ 建议包含额定与实际直流电压、允许的最低有效容量、介质、封装、工作温度、纹波电压与电流、开关频率、PCB 焊盘和弯曲应力条件。TDK 的 MLCC 模型页面同时提供 Simple、Precise 与 DC Bias Model，说明具体料号的偏压行为应进入仿真和替代评审。
样品阶段在真实偏压和温度下测量
应在目标直流偏压、温度和测量频率下记录容量、纹波和温升。TDK 的特定 Snubber MLCC 应用说明把自发热 ΔT≤20°C列为选择点；这只是该应用资料的边界示例，其他用途仍要依据准确料号资料和设备设计要求。可查看龙瑞达陶瓷电容产品、电容器分类和产品中心。
采购替代时如何避免“参数相同但性能不同”？
建立具体料号到工作点的对照记录
替代评审至少记录原料号与候选料号的介质、封装、额定电压、DC Bias 曲线、温度特性、容差和机械要求。不要把一个厂商系列的典型曲线复制为另一料号的保证值。若应用对保持容量敏感，应把最差工作点的最低有效容量写入验证条件，并保留样品测试方法。
常见问题
选择更高额定电压的 MLCC 就一定能保住容量吗？
不一定。提高额定电压有时能让实际工作点远离额定上限，但有效容量还取决于介质、封装和内部结构。应查看候选料号在实际电压下的 DC Bias 曲线，而不是仅按“耐压翻倍”判断。
C0G 和 X7R 的直流偏压表现一样吗？
不一样。C0G 属于 Class I，稳定性通常优于高介电常数的 Class II 材料；X7R 能在较小体积内提供更高标称容量，但更需要核对偏压和温度特性。最终仍应以具体料号资料为准。
LCR 表测得容量合格，为什么上板后仍不足？
因为常规来料测量条件可能没有复现实际直流偏压、温度和频率。来料值适合核对标称与容差，但设计验证还要在目标工作点复测有效容量和温升。
MLCC 替代时最少需要供应商提供什么？
至少需要准确料号数据表、DC Bias 曲线或模型、温度特性、封装图和推荐焊盘。对高纹波或机械应力场景，还应补充阻抗、温升和板弯相关资料，并进行样品验证。
需要核对 MLCC 的工作点容量？
提交电压、介质、封装与纹波条件
把目标最低有效容量和真实工作条件写入 RFQ，可减少样品阶段的反复替换。
