压敏电阻更换怎么选？6项浪涌与钳位核对

2026-10-06

压敏电阻更换不能只对照外形或型号尾码，正确做法是同时核对最大连续工作电压、压敏电压、最大钳位电压、浪涌电流、能量与脉冲次数。只有这些条件与被保护电路、故障模式和样品试验一致，替代料才具备进入验证的基础。

核心要点

先定义电路边界，再选择 MOV

最大连续工作电压决定器件能否长期接入，不应被稳态电压持续越过。
最大钳位电压要低于被保护端可承受的上限，并对应明确脉冲电流。
浪涌电流与能量额定值都与波形和次数有关，必须读取脉冲寿命曲线。
最终以具体料号资料、样品试验和故障保护设计为准。

压敏电阻为什么不能只看型号和直径？

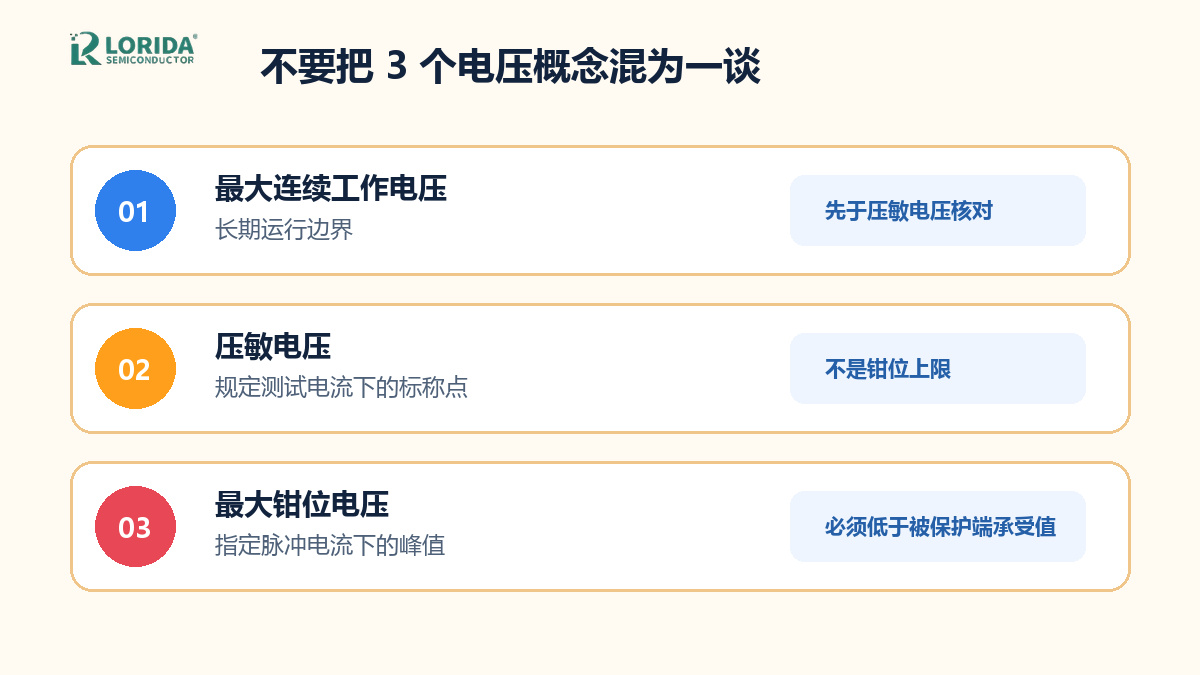

工作电压、压敏电压和钳位电压含义不同

TDK 的 SIOV 技术资料把最大交流与直流工作电压列为连续运行边界，只有瞬态才可超过。Littelfuse 的术语说明把压敏电压定义为器件由待机区转向钳位区的标称点，并说明常见资料在 1 mA 测试点给出该值。最大钳位电压则是在指定峰值电流与规定波形下测得的峰值，三者不能互相替代。

直径相同不等于浪涌能力相同

浪涌能力同时受材料体系、片体厚度、有效面积、引线与封装影响。TDK 明确指出，MOV 的最大浪涌电流取决于脉冲幅值、持续时间以及寿命期内的脉冲次数。因此，“同为 10D”只能说明外形等级接近，不能代替完整规格比较。

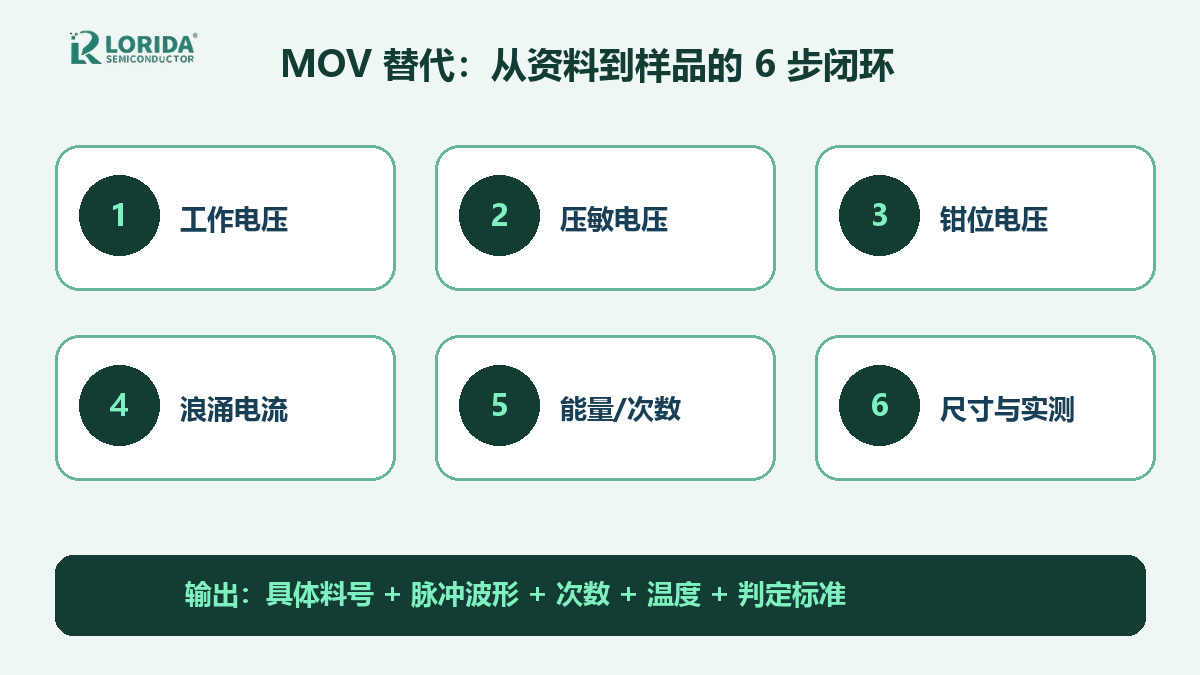

更换压敏电阻要核对哪六项？

把电路条件与器件额定值逐项对应

检查项	需要取得的证据	不能接受的替代依据
连续工作电压	最大 AC RMS / DC 与容差	只看市电标称值
压敏电压	测试电流、上下限与公差	把尾码当作钳位电压
最大钳位电压	指定脉冲电流与波形	无电流条件的单一数值
浪涌电流	峰值、波形、次数与间隔	只比较单次峰值
能量与功耗	单脉冲能量、重复率与温度	忽略重复脉冲热积累
结构与安全	尺寸、脚距、间距、失效保护	仅凭照片判断兼容

怎样理解数据表中的精确数字？

数字必须连同测试条件一起读取

以 TDK 的公开 MLV 料号 B72530X1250K172 为例，页面列出最大直流工作电压 31 V、最大交流工作电压 25 V、8/20 µs 浪涌电流 300 A、在 1 A 条件下钳位电压 65 V，工作温度范围为 -55°C 至 150°C。这些是该特定 TDK 料号的公开示例，不是龙瑞达所有压敏电阻的通用参数；它说明每个数字都必须带着型号与测试条件使用。
