牛角电解电容的纹波电流不能只看一个峰值数字。正确做法是把实际波形换算为有效值，分解主要频率成分，再核对具体系列的额定纹波、频率系数、环境温度、安装散热和预期寿命，并通过首件温升测试确认。
核心要点
采购与首件验证先确认什么？
提供母线电压、负载工况和实测纹波波形，不用峰值代替 RMS。
按频率分量换算到数据表基准，再与具体系列额定值比较。
同时核对环境温度、风道、器件间距和 PCB 热源。
记录壳体或芯包温升，并用实际工况完成首件验收。
一、为什么纹波电流会影响温升与寿命？
损耗近似与电流平方相关
Nichicon 应用指南给出纹波引起的主要损耗近似式 W = IAC² × ESR。这说明在 ESR 不变的简化条件下，纹波有效值增大到原来的 2 倍，发热项会变为 4 倍。真实 ESR 还会随频率和温度变化，因此公式用于理解方向，不能替代具体系列数据表和实装温升。
环境温度与内部温升要叠加评估
同一指南列出的高压牛角型示例中，环境温度为 40、55、65、85、105℃时，芯包允许温升示例分别为 30、30、25、15、5℃。这些数值用于说明温度余量会随环境升高而收窄，不是 LORIDA 全部产品的统一额定值。采购时必须索取目标系列条件。
二、怎样把实际波形换算为有效值？
先求 RMS，再拆分主要频率

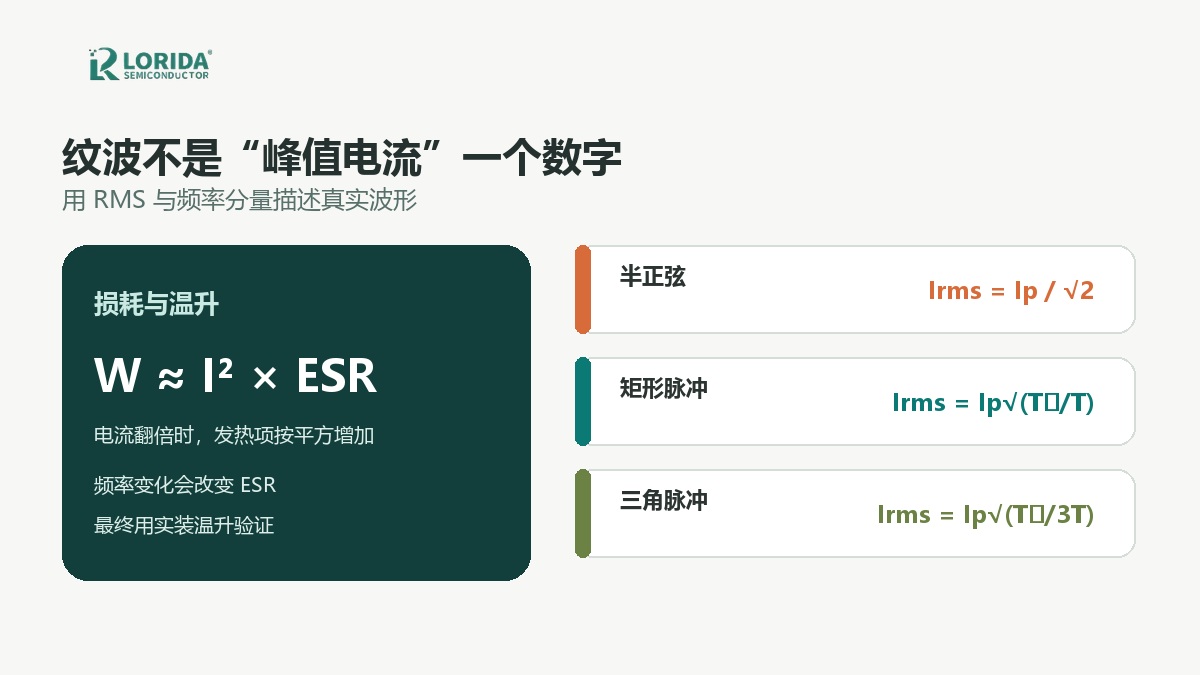

原厂技术资料给出常见波形的有效值关系：连续半正弦波约为 IP/√2；占空比为 T₁/T 的矩形脉冲约为 IP√(T₁/T)；三角脉冲约为 IP√(T₁/3T)。开关电源往往同时含低频整流纹波和高频开关分量，应分别求有效值并按目标系列的频率系数换算。
不能把不同频率的电流直接相加
铝电解电容 ESR 具有频率特性。Nichicon 的换算方法是先把各频率分量除以相应频率系数，再按平方和开根号合成。若只把示波器峰值或不同频率电流简单相加，可能高估或低估热负荷。RFQ 应附波形、基波频率、开关频率、占空比和测量带宽。
三、容量和耐压相同就能替换吗？
外形与纹波能力必须一起核对

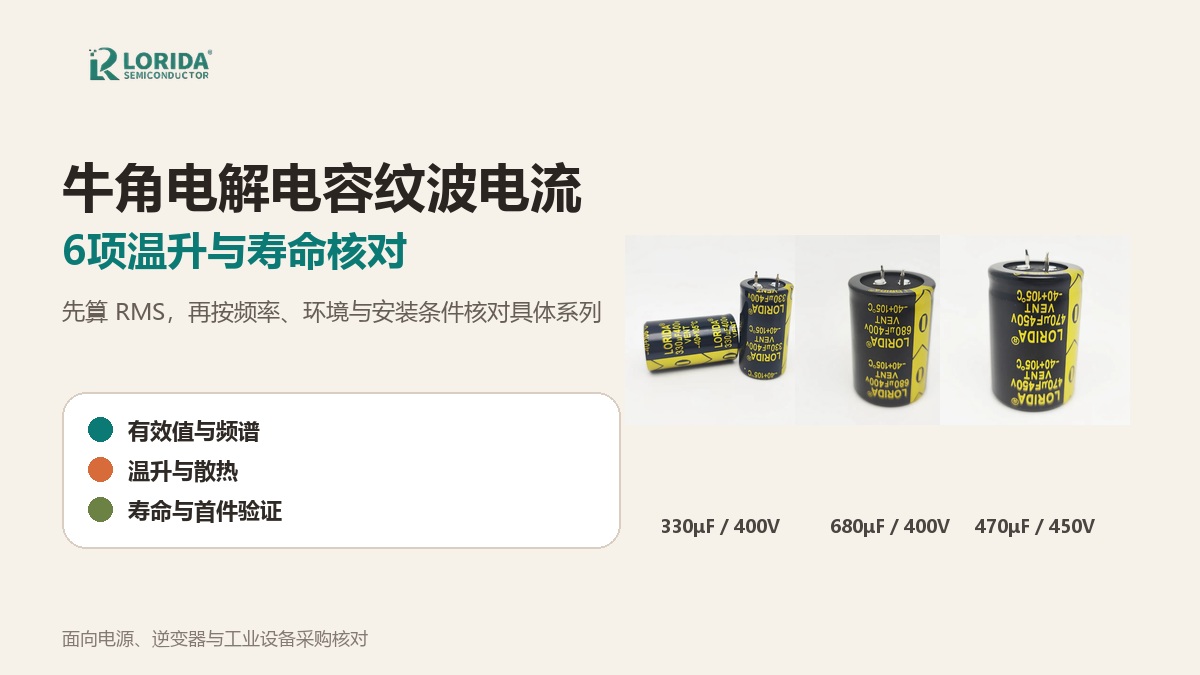

LORIDA 国内站展示的真实样品包括 330μF/400V、30×40mm；680μF/400V、35×45mm；以及 470μF/450V、35×50mm。容量、电压和外形变化会影响内部结构、散热面积与允许纹波。以上是页面标注的具体样品信息，不能据此推断同容量或同尺寸产品具有相同纹波能力。
| 核对项 | 必须提供 | 不能替代的证据 |
|---|---|---|
| 电气条件 | 容量、耐压、RMS、频率 | 目标系列数据表 |
| 热条件 | 环境、风道、邻近热源 | 实装温升记录 |
| 机械条件 | 直径、高度、脚距、固定 | 图纸与首件 |
四、六项验证怎样落到 RFQ 与样品？
把缺失条件标成待确认

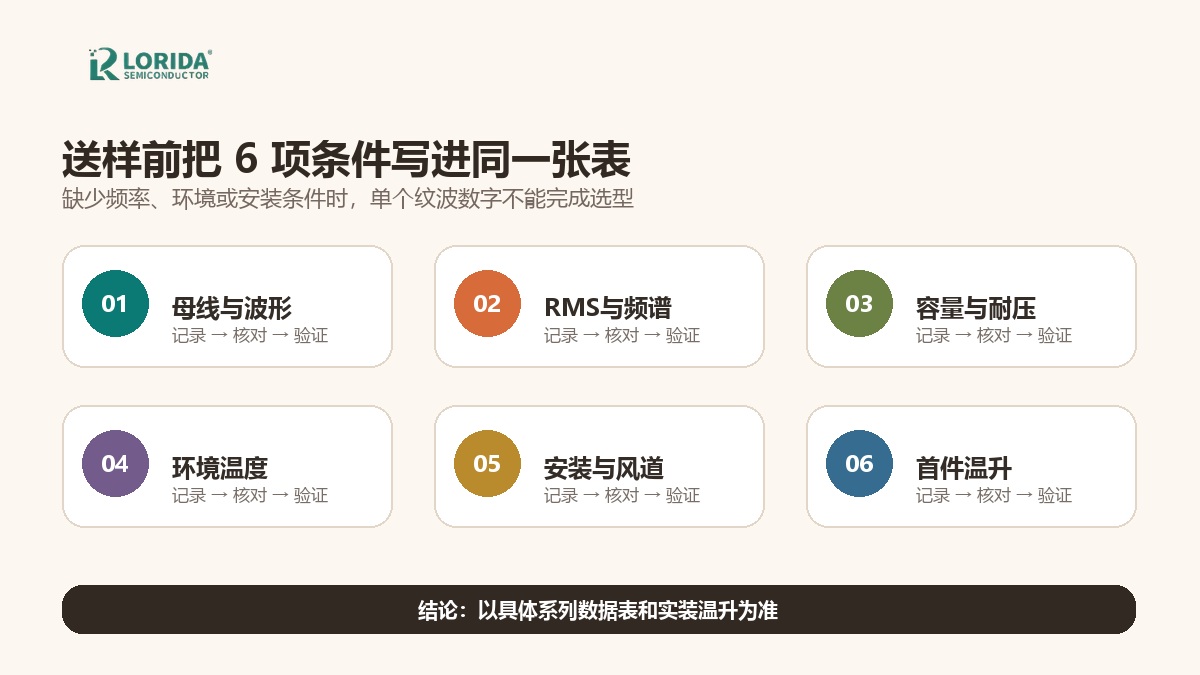

建议按六项顺序记录：①母线与负载波形；②RMS 与频谱；③容量、耐压及系列；④最高环境温度；⑤安装方向、风道与器件间距；⑥首件壳温、环境温度和测试后参数。Rubycon 技术说明也把纹波造成的芯包温升纳入寿命估算，说明寿命判断必须结合实际温升，而不是仅凭目录小时数。
五、常见问题 FAQ
牛角电解电容纹波电流越大越好吗？
在相同应用条件下，更高的额定纹波通常意味着更大的热余量，但不能脱离频率、环境温度和寿命条件比较。两个目录值若基准频率或温度不同，就不能直接排序。还要确认容量、耐压、ESR、外形、脚距和安装风道。最稳妥的方法是把实际波形换算到相同基准，并在真实 PCB 和机箱中测量温升。
示波器看到的峰值能直接当纹波电流吗？
不能。热损耗更接近由有效值决定，而开关电源波形常由低频与高频分量叠加。应保存波形并计算 RMS，同时说明频率、占空比和测量带宽。若存在多个显著频率分量，还要按具体系列的频率系数换算后合成。只有峰值而没有波形时间信息，无法可靠判断发热和寿命。
容量和电压相同，可以直接更换牛角电容吗？
不建议直接更换。相同容量和额定电压的产品可能属于不同系列，具有不同 ESR、纹波额定值、寿命条件、直径、高度、脚距和泄压结构。替换前至少核对数据表、机械图和安装净空，再在最坏负载与环境温度下完成首件温升测试，并记录稳态后的壳体温度与电气参数。
首件温升测试最少记录什么？
至少记录环境温度、输入电压、输出负载、纹波 RMS、主要频率、测点位置、达到稳态的时间、壳体温度和测试后容量或 ESR。热电偶固定方式应一致，避免测点变化造成假差异。若设备有风扇调速、间歇负载或密闭外壳，应覆盖最坏工况；结果必须与具体系列允许条件比较。
