NTC 热敏电阻抑制浪涌，不能只按“5D-5”或“10D-5”丝印替换。选型至少要同时核对 25°C 冷阻 R25、最大持续电流、一次充电能量、环境温度与降额、重启间隔以及盘片和引脚尺寸，再通过真实电源启动与温升测试确认。
R25 决定冷启动时的初始限流程度，但不是唯一选型参数。
持续电流和环境温度共同决定热态温升与可用降额。
频繁断电重启时，NTC 可能尚未恢复冷态，第二次启动的限流效果会改变。
替换前必须核对能量、脚距、盘片尺寸和周边耐温空间。
一、NTC 为什么能限制开机浪涌？

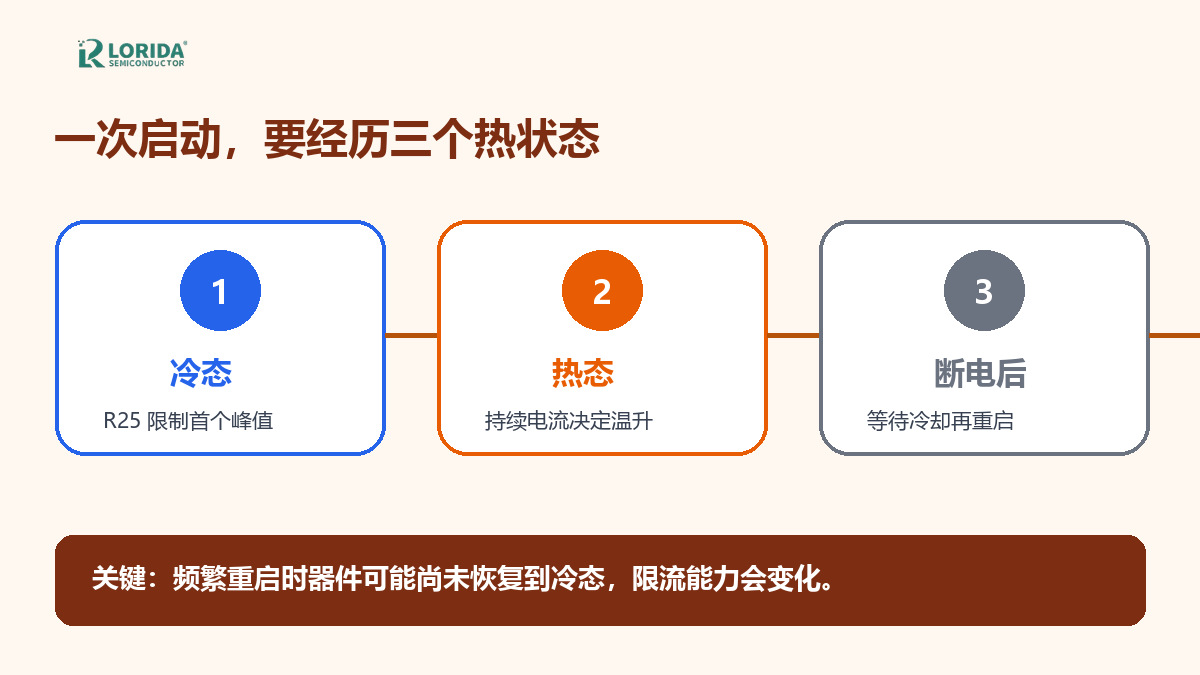

冷态高阻，通电后自热降阻
浪涌限流 NTC 串联在输入回路中。冷机启动时，它以较高阻值限制母线电容的充电峰值；持续电流使器件自热，阻值随温度上升而下降，因而降低正常运行时的压降与损耗。TDK 应用资料给出的原理示例中，热态阻值相对冷态可下降约 10 至 50 倍。这个区间说明工作机理，不等于任意料号都具有相同倍率。
断电后需要冷却，重启节拍不能忽略
断电后 NTC 不会瞬间回到 25°C。如果设备快速重启，器件仍处于低阻热态，下一次浪涌可能得不到同样的抑制。因此要记录最短断电时间、最坏环境温度和重复启动次数；对必须快速重启的系统，还要评估继电器旁路、主动限流或其他拓扑。
二、六项参数应该按什么顺序核对？
先从负载与储能确定持续电流和能量
最大持续电流：按最高输入电压、满载工况和环境温度确认，不可只用平均电流。
充电能量：由母线电容、充电电压和电路阻抗共同决定；用目标料号数据表核对允许能量。
R25 冷阻：冷阻越高，初始峰值通常越低，但启动压降、器件尺寸和热损耗也要同时平衡。
环境降额：机内热点、风道和邻近功率器件会改变散热条件。
重启间隔：核对器件热时间常数与实际断电节拍。
机械条件：盘片直径、厚度、脚距、线径、爬电距离和周边耐温空间都要过图纸。
自热温度决定布局安全边界
TDK 应用说明指出，某些浪涌限流 NTC 在极端负载下平均温度可达到 250°C；其数据表散热因数通常在 25°C 静止空气条件下测量。该信息提醒设计者预留距离并按具体料号核对，不表示 LORIDA 某一型号会达到该温度。
三、怎样正确使用原厂系列数据？
精确数字必须绑定系列与测试条件

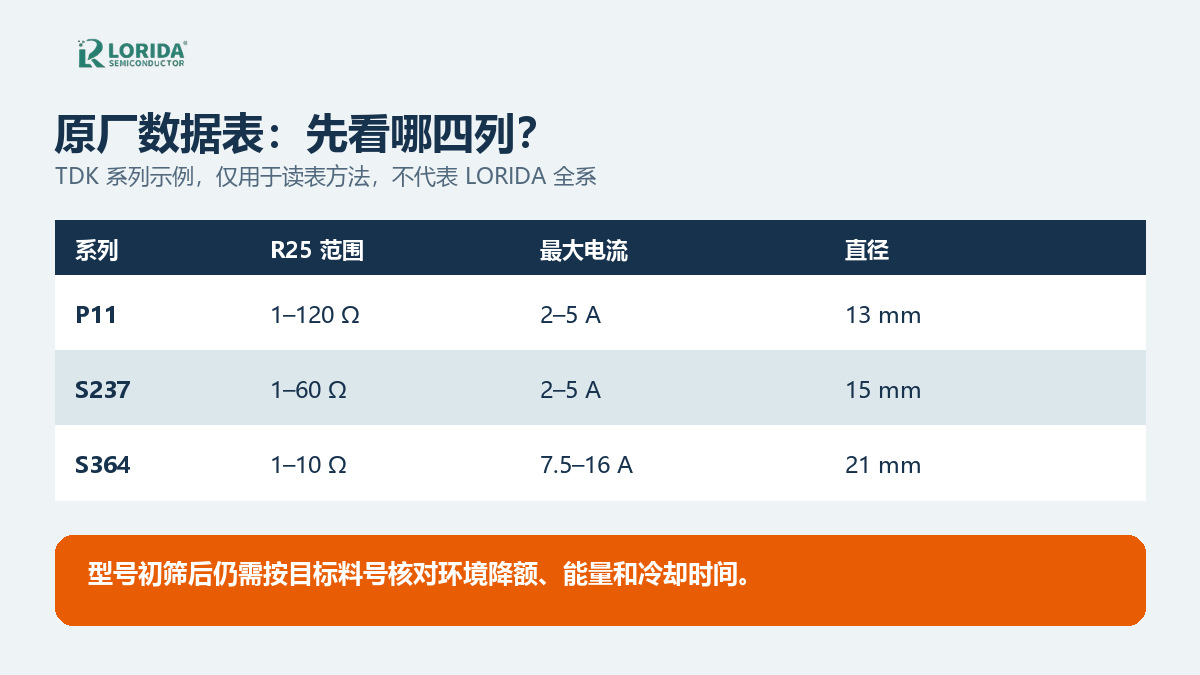

TDK 目录示例中，P11 系列的 R25 范围为 1–120 Ω、盘片直径 13 mm；S237 为 1–60 Ω、直径 15 mm；S364 为 1–10 Ω、直径 21 mm。目录同时列出最大电流、230/240 VAC 与 110/120 VAC 条件下的 Ctest。数字只用于展示数据表结构，实际采购仍以目标料号版本和验证结果为准。
选型证据对比表
| 核对项 | 常见误区 | 应提交的证据 |
|---|---|---|
| R25 | 只看丝印前两位 | 25°C 阻值、容差和目标料号 |
| 持续电流 | 只看额定功率 | 满载 RMS 电流、环境温度与降额 |
| 浪涌能量 | 只看电容量 | 电容、电压、串联阻抗与重复次数 |
| 重启 | 按首次冷启动判断 | 最短断电间隔与热态二次启动波形 |
四、询价和样品验证怎样减少返工？
把电气、热和机械信息放在同一份清单
询价时请提供输入电压范围、母线电容量、最大持续电流、最低启动温度、最高机内温度、允许峰值、最短重启间隔和结构尺寸。LORIDA 国内站可查看 NTC 热敏电阻栏目、5D-5 产品页 与 10D-5 产品页。需要工程协助时，通过 提交 NTC 工况与尺寸。
常见问题 FAQ
1. 5D-5 和 10D-5 能按外形互换吗？
不能只按外形互换。两者丝印通常暗示不同的冷阻，而冷阻会影响启动峰值和启动压降。还需核对最大持续电流、允许能量、热时间常数、盘片尺寸、脚距和目标设备的重启节拍。最稳妥的流程是先对照旧料号规格书，再用样品测首次冷启动和最短间隔二次启动波形。
2. R25 越大，浪涌抑制一定越好吗？
不一定。较高冷阻通常能更强地限制首个峰值，但也可能增加启动压降、热损耗或启动失败风险，并受到器件尺寸与持续电流能力限制。应先由最大持续电流和能量确定可用系列，再在该系列中选择满足浪涌目标的冷阻，而不是只追求更大的欧姆值。
3. 为什么设备热重启时浪涌会变大？
因为 NTC 尚未冷却，阻值仍低于冷态 R25。断电后的恢复速度受器件热容量、环境温度、风速和安装方式影响。若系统允许很短的重启间隔，应把热态二次启动列为独立测试项目；必要时评估旁路继电器或主动限流方案。
4. NTC 周围应该留多少空间？
不能用一个通用距离回答。间距应由目标料号的最高表面温度、PCB 材料、相邻器件耐温、爬电要求和机内风道共同确定。原厂应用资料提醒浪涌限流 NTC 可能在高负载下处于很高温度，因此必须查具体规格书并进行满载温升测试，不能只凭盘片直径估算。
参考：TDK NTC Inrush Current Limiters 产品目录与 Application Notes。Last Updated：2026-10-12。
