NTC浪涌抑制器热重启怎么验证？6项工程核对

2026-09-22

NTC 浪涌抑制器在热重启时可能仍处于低阻状态，因此不能只凭冷态阻值判断保护效果。工程验证应同时记录最短断电时间、重启前母线残压、环境温度、器件安装条件以及重启浪涌波形，再用最坏工况确认整流器、保险丝、继电器和母线电容的应力是否可接受。

核心要点

热态阻值可能比冷态明显降低，短时间重启的限流能力会减弱。
恢复时间不是固定常数，必须结合具体型号、安装方式与环境温度。
最终结论应来自重启波形和系统应力，而不是只看数据表中的单个参数。

为什么热重启比首次上电更难控制？

NTC 发热后阻值会显著下降

NTC 浪涌抑制器依靠冷态电阻限制首次充电电流，通电升温后阻值下降以减少持续损耗。TDK 的选型资料指出，某些器件的热态阻值可比初始阻值低 30 至 50 倍以上。如果系统断电后很快重新上电，NTC 尚未冷却，第二次浪涌可能明显高于首次冷启动。

母线电容残压会改变重启条件

重启结果还取决于母线电容是否已充分放电。残压较高时充电压差可能较小，但控制器、继电器或输入开关在阈值附近动作，也可能形成不同于冷启动的瞬态。因此测试记录必须包含重启前母线电压，而不能只写“断电 30 秒”。

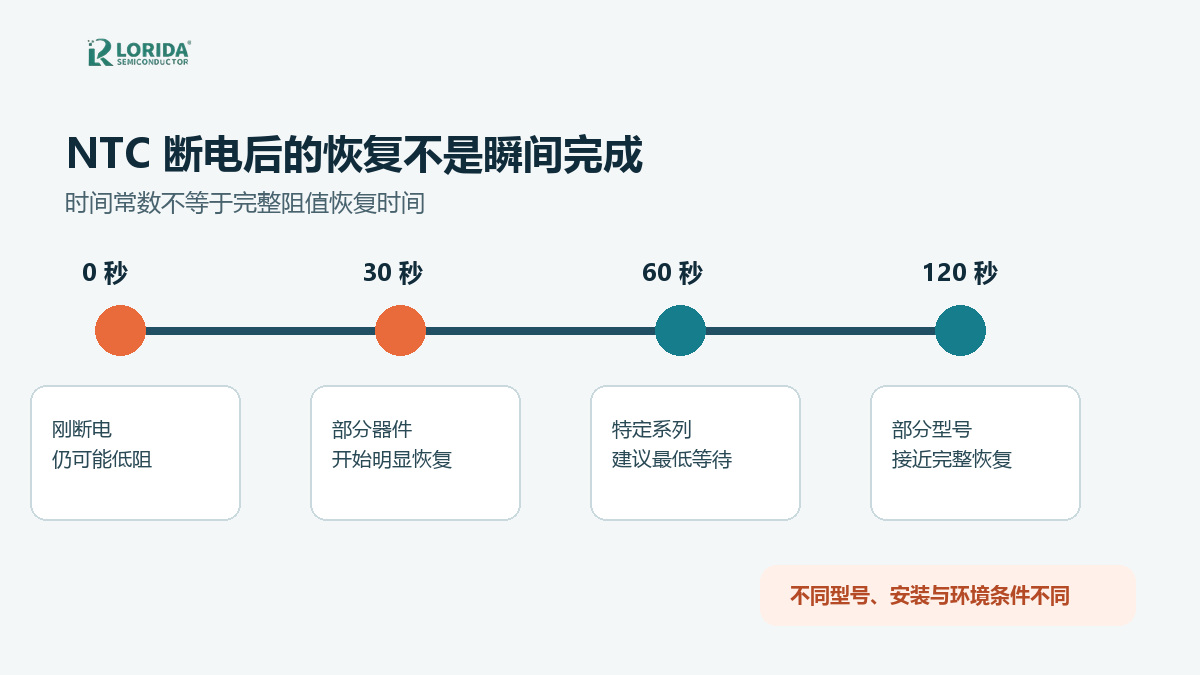

恢复时间应该怎样理解？

时间常数不等于完整恢复时间

Vishay SL121R008 数据表给出的热时间常数为 40 秒，但这并不表示 40 秒后已经恢复到完整冷态阻值。TDK 应用资料给出的常见完整恢复范围为 30 秒至 2 分钟，并指出具体时间随圆片尺寸而变；另一份 TDK 应用说明则写明，完整阻值通常在 1 至 2 分钟后恢复，仍取决于型号。Ametherm 对 Surge-Gard 系列建议至少等待 60 秒，同时强调器件、安装和环境都会影响恢复。

以上时间用于建立测试点，不代表所有 NTC 型号的保证值。最终应以所选器件数据表和实测曲线为准。

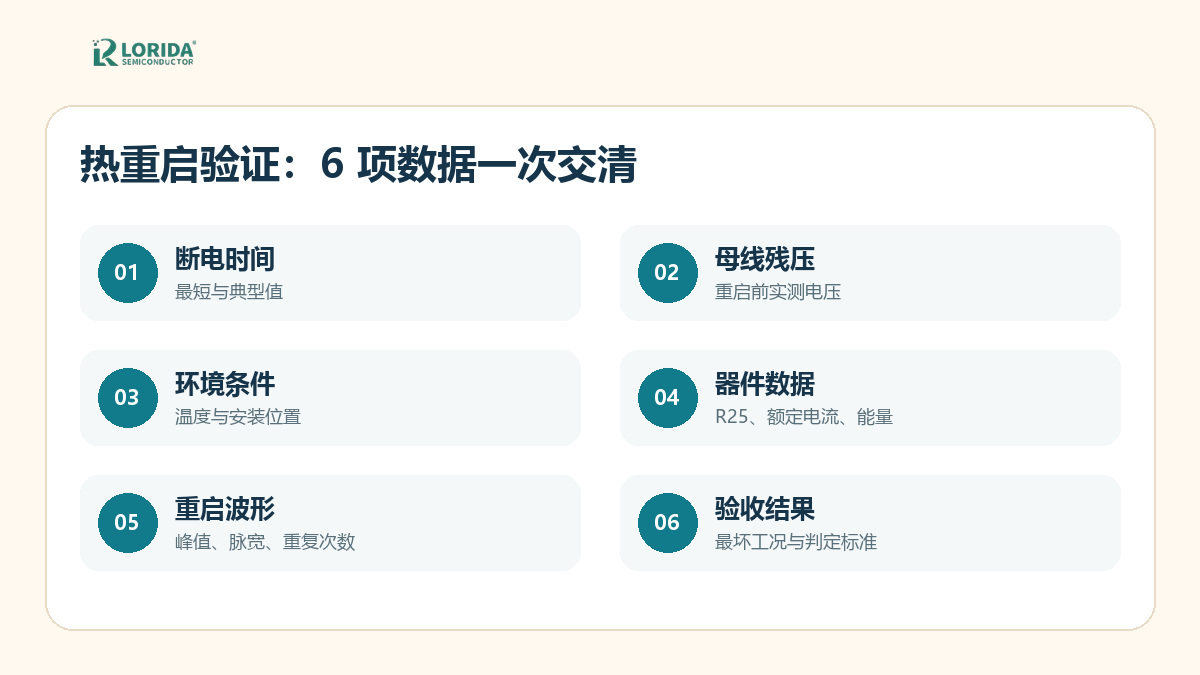

六项热重启工程核对清单

把系统条件与器件参数放在同一张表里

核对项	必须记录	判定目的
断电时间	最短、典型、最长重启间隔	覆盖最不利恢复状态
母线残压	重启触发前实测电压	还原实际充电压差
环境与安装	温度、通风、间距、邻近热源	确认散热和恢复条件
器件数据	R25、额定电流、能量、热参数	避免只按直径或阻值替换
重启波形	峰值、脉宽、重复次数	核对保护器件与触点应力
验收标准	最坏工况、允许上限、失效判据	让测试结果可复现

如何把数据表参数用于验证？

用具体型号做边界示例，而不是公司通用承诺

以 Vishay SL121R008 为例，其 R25 为 1 ohm、容差 +/-20%，在 65 C时的最大稳态电流为 8 A，推荐最大能量为 40 J，满额定电流下最大阻值为 0.043 ohm。这些数值说明同一个器件在冷态与工作热态之间差异很大，但仅适用于该型号，不能直接套用到其他 NTC。

工程师可先查看龙瑞达的 NTC 热敏电阻产品页面，再结合定制能力核对应用边界。若要提交工况，请同时给出输入电压、母线电容、预期稳态电流、最短重启间隔和环境温度。

常见问题

断电 60 秒后一定可以安全重启吗？

不一定。60 秒只是部分产品系列给出的建议等待点，不是所有 NTC 的统一保证。圆片尺寸、器件温度、安装间距、机内风速和邻近热源都会改变冷却速度。应以目标型号数据表为起点，并在最高环境温度、最短允许断电时间和最不利母线残压下测量重启波形。若系统必须频繁重启，应评估继电器旁路、主动预充电或其他可重复控制的限流方案。

热时间常数可以直接当作恢复时间吗？

不能。热时间常数描述特定测试条件下温度变化的动态特性，并不等同于阻值完全回到 R25。比如某数据表写 40 秒热时间常数，不代表 40 秒后器件已经恢复到完整冷态阻值。采购和测试文件应把“时间常数”“建议等待时间”和“实测达到目标阻值的时间”分开记录，避免把三个概念混为一谈。

只测第一次冷启动是否足够？

不够。第一次冷启动只能证明 NTC 在充分冷却时的限流效果。实际设备可能经历快速断电重启、电网跌落、继电器抖动或维护人员短时间反复开关。测试计划至少应覆盖冷启动、最短热重启、典型热重启和连续多次重启，并同步记录电流峰值、脉宽、母线残压以及保险丝、整流器和开关触点的温升或应力。

询价时最需要提供哪些数据？

至少提供输入条件、储能条件、稳态电流和重启要求。建议列出输入电压范围、频率、母线电容量与目标电压、最大稳态电流、环境温度、允许的最短断电时间、安装空间和目标浪涌上限。若已有示波器截图，也请附上电流探头量程、采样条件和母线电压波形。信息越完整，越容易判断是选用单颗 NTC、串并组合还是需要主动预充电方案。
