螺栓电解电容怎么安装？6项极性与扭矩检查

螺栓电解电容安装不能只把螺钉拧紧：通电前必须同时确认容量与电压、正负极、端子扭矩、固定方式、泄压方向和残余电荷。这些大罐型电容常用于变频器、UPS 和工业电源，端子接反、安装方向错误或机械力过大，都可能把“参数相同的替换”变成新的故障点。下面用 6 项清单把采购信息和装配要求连接起来。

一、安装前为什么要先核对完整规格？

容量、电压相同，尺寸与端子仍可能不同

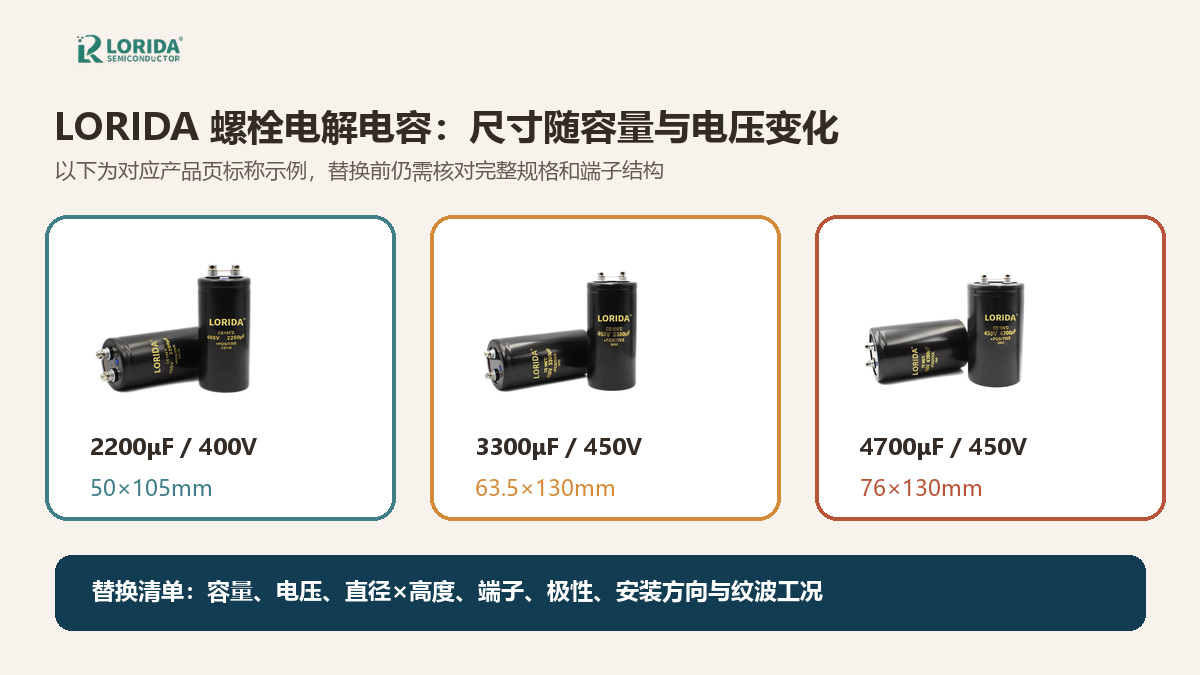

LORIDA 国内站公开的螺栓电解电容产品中，2200μF/400V 标称尺寸为 50×105mm，3300μF/450V 为 63.5×130mm，4700μF/450V 为 76×130mm。这些公开数字说明：容量或电压变化会伴随外形变化，替换前必须核对直径、高度、端子位置、固定带与机柜净空。

额定电压必须覆盖直流与纹波叠加后的峰值

Nichicon 应用指南要求，直流电压叠加纹波后的峰值不得超过额定电压，实际纹波电流也不得超过目标规格。采购 RFQ 除容量和额定电压外，还应提供最高母线电压、纹波频率与电流、环境温度和工作周期，避免把“450V”理解成所有瞬态都可接受。

二、正负极和安装方向怎样复核？

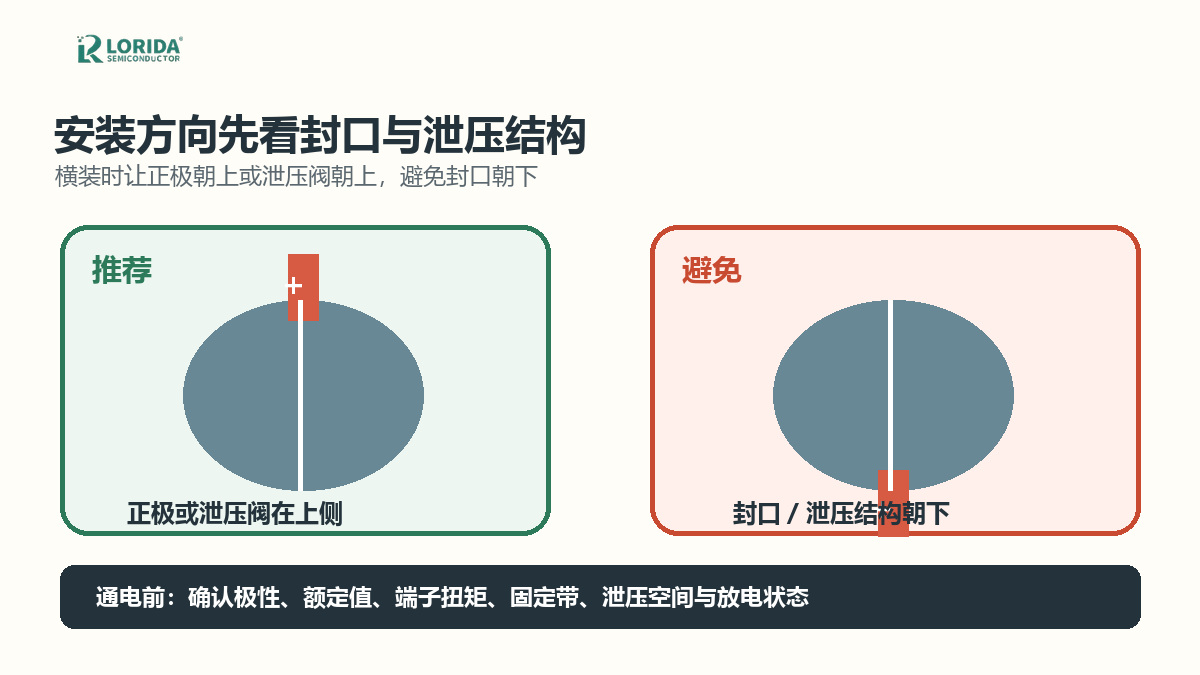

横装时让正极或泄压阀处于上侧

铝电解电容是有极性元件。Nichicon 指南要求安装前确认极性，并指出螺栓端子型横向安装时应让正极端处于上侧。Nippon Chemi-Con 进一步说明，带泄压结构的封口端不得朝下；横装时应让泄压阀朝上，或让正极朝上并使泄压阀位于侧面。这样可以避免异常发热时内部固定材料流动并影响泄压结构动作。

套管不是可靠的电气绝缘层

Nichicon 指南还提醒，普通外套管不能作为需要电气绝缘时的保证。机柜设计要同时考虑壳体、端子、母排与周边金属件的电气间距；正负极母排应有清晰标识，装配完成后再用图纸、丝印和实物做三方核对。

三、端子螺钉应该拧多紧？

先识别螺钉规格，再使用目标料号扭矩

不能凭手感或统一扭矩装配全部产品。Nippon Chemi-Con 的官方 FAQ 给出其产品示例：直径不大于 89mm、M5×0.8×10 端子螺钉的最大允许扭矩为 3.23N·m；直径 100mm、M8×1.25×16 螺钉为 6.31N·m；金属固定带推荐为 0.78±0.05N·m。这些数值只属于该原厂条件，不能当作 LORIDA 通用扭矩。LORIDA 订单应按目标料号图纸或经确认的装配规范执行。

四、六项安装清单怎么执行？

从来料到通电前逐项签核

1. 额定值：核对容量、额定电压、容差、纹波和温度范围。

2. 外形：核对直径×高度、端子中心距、固定带与机柜净空。

3. 极性：图纸、壳体标识和母排标识三方一致。

4. 方向：封口及泄压结构不朝下，横装遵循原厂方向要求。

5. 扭矩：使用校验合格的工具，记录目标料号规定值与复检标记。

6. 放电：上电前检查接线；拆装前通过规定电阻放电并确认端电压。

尺寸矩阵用于帮助采购快速建立候选范围，不替代目标料号完整规格。更多型号可查看 LORIDA 螺栓电解电容栏目。

五、常见问题 FAQ

螺栓电解电容可以横着安装吗？

可以，但必须遵守目标料号的安装方向要求。通用安全指南要求封口及泄压结构不能朝下；横装时通常让正极或泄压阀处于上侧。机柜还需为泄压路径留出空间，不能用母排、挡板或线束覆盖泄压区域。

端子螺钉越紧，接触电阻越低吗？

不是，超过允许扭矩会带来端子和内部结构损伤风险。正确做法是确认螺钉规格、垫片、母排平整度和目标料号扭矩，并使用校验合格的扭矩工具。若图纸没有明确数据，应向供应商确认，而不是套用其他品牌或尺寸的数值。

同为 450V，容量更大就能直接替换吗？

不能直接判断。容量增大可能改变启动冲击、放电时间、纹波分配和保护策略，同时外形、端子间距与固定方式也可能不同。应重新核对电路功能、母线纹波、充放电、空间和安全间距，并进行样机验证。

停电后可以马上拆母排吗？

不可以，电容可能仍保有危险电压。应按设备维护规程隔离电源，通过规定放电回路释放电荷，并用合适仪表确认端电压后再操作。不要用螺丝刀直接短接，也不要仅凭等待时间判断已经安全。

Last Updated：2026-10-15｜来源：LORIDA 产品页、Nichicon 应用指南、Nippon Chemi-Con 官方安装 FAQ。第三方扭矩数字仅为对应原厂示例，不代表 LORIDA 通用参数。
