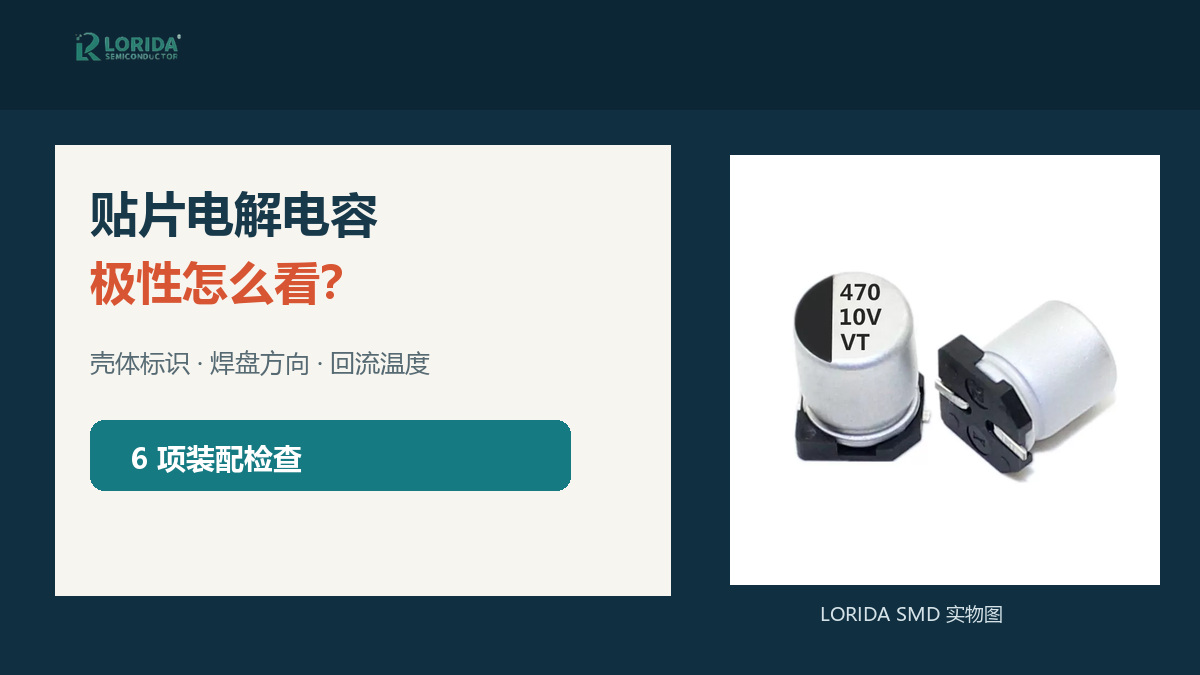

贴片电解电容的极性不能只凭“缺口朝哪边”判断：装配前应同时核对壳体标识、PCB焊盘丝印和原理图网络。铝电解电容属于有极性元件，反接、超过额定电压或使用不匹配的回流曲线，都可能导致漏电流上升、发热和寿命下降。下面用6项清单把采购参数、极性识别和回流工艺串起来。
壳体标识、PCB丝印和原理图三方一致后再贴装。
容量和电压相同，不代表外形、焊盘或回流曲线相同。
回流温度看器件罐顶和端子，不只看炉温设定。
重复回流前要充分冷却，并按目标系列规格执行。
一、贴片电解电容的极性怎么看？

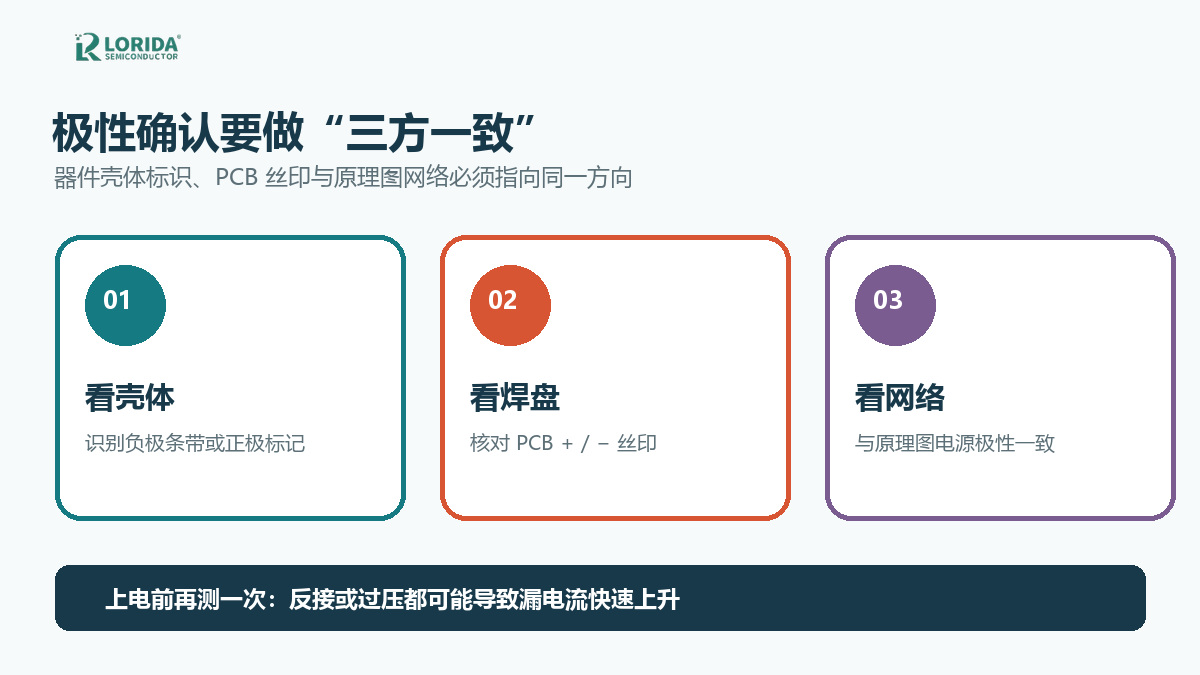

先认壳体标识，再核对图纸
Nichicon应用指南明确指出铝电解电容有极性，不得施加反向电压或交流电压；可能出现反向电压的电路应选用双极性器件。实际来料中，负极条带、正极符号或底座倒角的表达方式可能随系列变化，因此不能把某一张照片的方向当作通用规则。
为什么必须做三方一致？
器件壳体用于识别实际极性，PCB丝印用于指导贴装，原理图网络则定义电气方向。任何两者不一致都应暂停上电。维修替换时还要核对旧板照片、BOM料号和目标规格书，避免因封装旋转或库文件错误造成反接。
二、容量电压相同就能直接替换吗？
外形和温度范围也要一起核对
LORIDA公开的10V470μF贴片电解电容标称尺寸为6.3×7.7mm、温度范围-40℃至105℃、容差±20%。同栏目中，10V330μF示例为6.3×7.7mm，10V100μF示例为6.3×5.4mm。这些数据说明：即使额定电压相同，容量与尺寸组合仍会变化。
还要核对纹波、ESR和焊盘
RFQ应包含容量、额定电压、纹波频率与电流、环境温度、ESR目标、直径×高度、底座与焊盘尺寸。只写“10V贴片电容”不足以确定料号，尤其不能把传统液态铝电解与高分子、混合型器件机械互换。

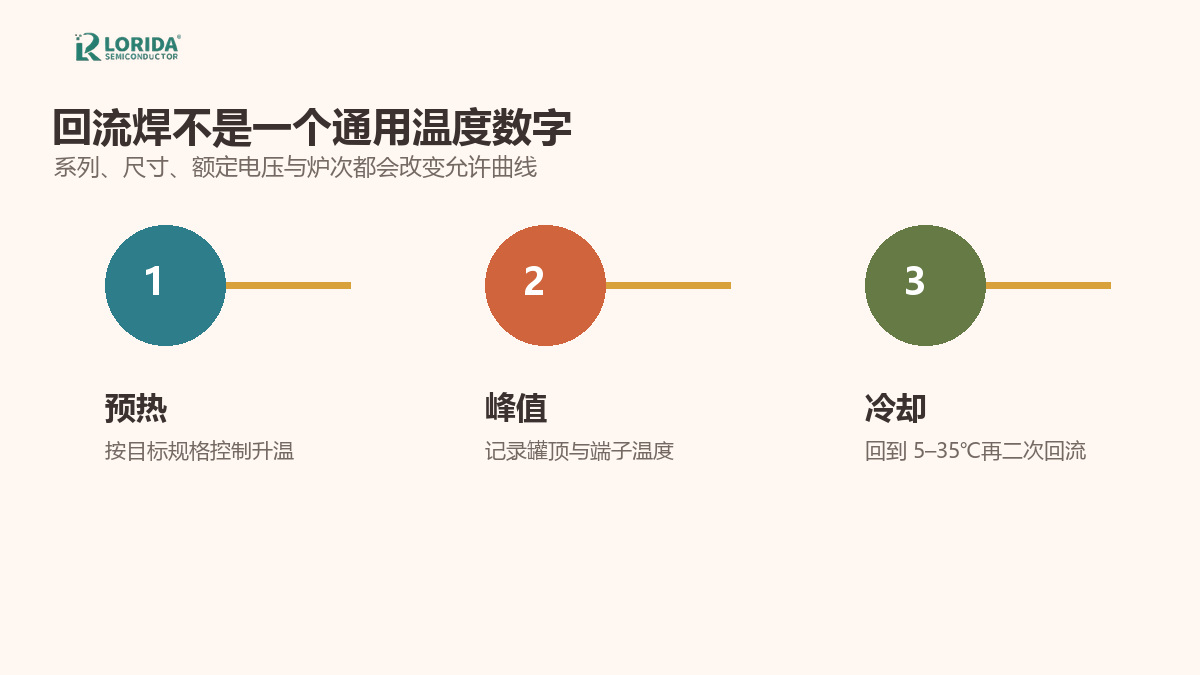

三、回流焊曲线怎样确认？
系列、尺寸和额定电压共同决定条件
Nippon Chemi-Con官方焊接指南指出，SMD铝电解电容的推荐回流条件随系列、尺寸和额定电压变化，温度应以罐顶与端子表面实测值为准。其示例工艺通常限制为2次或更少；重复回流前应让器件冷却到5–35℃。示例验证板厚为0.8mm，不能直接视为所有PCB的通用曲线。
过度预热也要防范
Nichicon指南提示，器件在150℃环境预热超过2分钟时，外套管可能出现二次收缩、鼓起或开裂。量产前应做炉温曲线板，记录罐顶和端子温度，并检查偏移、立碑、底座变形与焊点润湿。
| 检查项 | 错误做法 | 应记录 |
|---|---|---|
| 极性 | 只看照片方向 | 壳体、丝印、原理图 |
| 封装 | 只看容量电压 | 直径、高度、焊盘与底座 |
| 回流 | 复制别的系列曲线 | 罐顶、端子温度和炉次 |
四、六项装配检查如何执行？
从来料到首件逐项签核
确认完整料号、容量、电压和容差。
确认直径×高度、底座和焊盘尺寸。
确认壳体、丝印与原理图极性一致。
确认纹波、ESR、温度和寿命条件。
按目标规格建立并实测回流曲线。
首件检查焊点、偏移、外观并通电复测。
更多封装可查看LORIDA贴片电解电容栏目，并把PCB焊盘图和现用料号一并提供。
五、常见问题 FAQ
贴片电解电容反接会怎样？
反接会使漏电流显著上升，并带来发热、泄压或失效风险。发现极性不一致时不要尝试短时上电验证，应先隔离电源、确认端电压并更正装配方向。
能用万用表直接判断极性吗？
不应把万用表测试当作唯一依据。优先使用目标规格书、壳体标识、PCB丝印和原理图；来料标识不清或互相矛盾时应暂停使用并向供应商确认。
同为10V，470μF可以替换330μF吗？
不能仅凭电压相同直接替换。容量变化会影响纹波、启动和控制环路，外形、ESR、焊盘及回流条件也可能不同，应重新核对电路并做样机验证。
二次回流可以马上进行吗？
不应在器件仍然高温时立即二次回流。原厂指南要求按具体系列确认炉次和曲线，并在重复回流前充分冷却；Chemi-Con示例要求冷却到5–35℃。
请提供容量、电压、封装尺寸、PCB焊盘、纹波、炉温曲线和现用料号。
提交选型需求Last Updated：2026-10-17｜来源：LORIDA产品页、Nichicon应用指南、Nippon Chemi-Con推荐焊接条件。第三方工艺数字仅为其原厂示例，不代表LORIDA通用参数。
