固态电解电容替换不能只核对容量。应在同一测试条件下核对额定电压、容量容差、ESR、纹波电流、温度和机械尺寸，再用样品温升与输出纹波完成首件验证。
核心要点
先比较条件，再比较数字
ESR 必须在相同频率和温度下比较。
纹波额定值要同时核对频率、环境温度和壳体温度限制。
固态电容仍有极性，反接风险不能忽略。
冻结替代料前必须做焊接、启动、稳态纹波与温升验证。
为什么同容量仍可能替换失败？
ESR 与纹波决定发热和电源环路表现
电容损耗可用 P≈I²×ESR 做工程初筛，因此纹波电流升高或 ESR 偏大都会增加自热。Panasonic 导电高分子铝电容目录明确把 ESR 的测试频段标为 100 kHz 至 300 kHz、温度为 20℃；同一目录把部分系列的纹波额定条件标为 100 kHz、105℃，并要求把纹波造成的自热计入壳体温度判断（来源：Panasonic Polymer Capacitor Catalog）。这说明不同频率、不同温度下的 ESR 或纹波数字不能直接横向比较。
作为公开数据点示例，Panasonic 50SVPK33M 的额定电压为 50 V、容量 33 μF、100 kHz ESR 最大 35 mΩ，105℃以下额定纹波电流为 2700 mA rms；这些数字只用于说明“数据表必须连同测试条件一起读”，不代表 LORIDA 对应料号具有相同参数（来源：Panasonic 50SVPK33M 官方产品页）。
额定电压、极性和封装同样是硬门槛
替代料额定电压应覆盖实际稳态、启动和瞬态工作点，不能仅按标称母线选择。固态电解电容属于有极性器件，PCB 丝印、原理图和器件标识需要三方一致。站内固态电解电容栏目可见 6.3 V、10 V 等不同电压，以及 5×8 mm、6.3×8 mm 等多种外形；这些站内信息可用于初筛，但采购冻结仍应以具体料号规格书和双方确认文件为准。

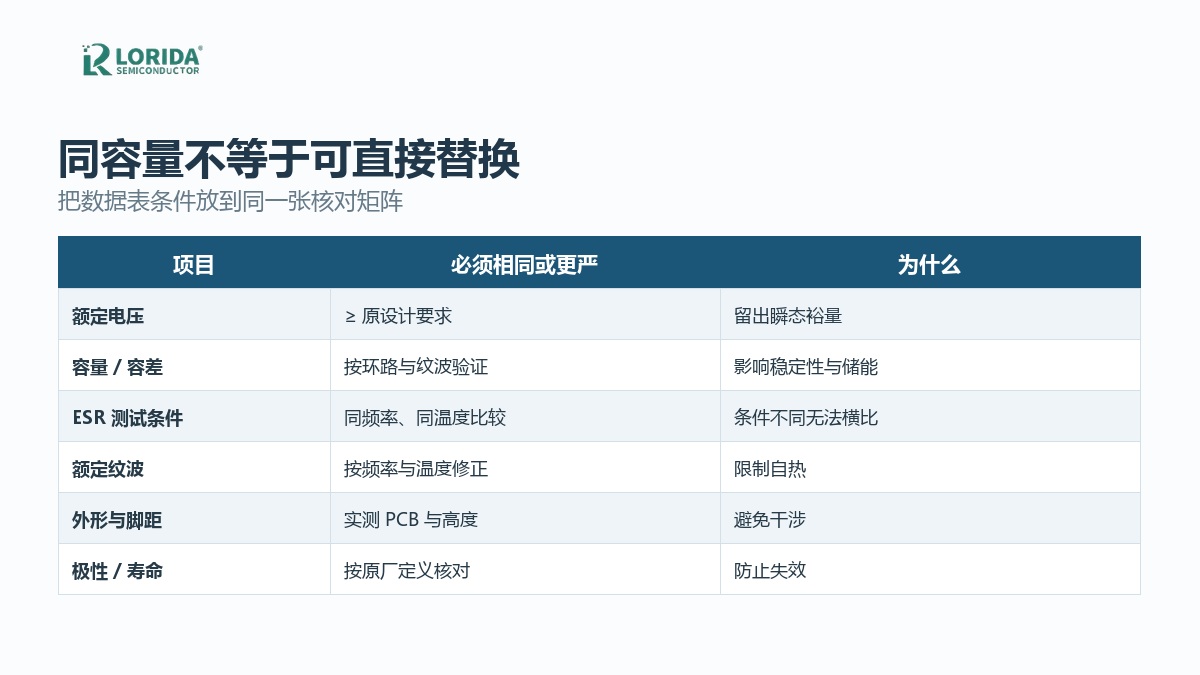

六项替换参数怎么核对？
用同一张表锁定电气与机械条件
| 项目 | 必须读取 | 验证动作 |
|---|---|---|
| 额定电压/极性 | 稳态、启动、瞬态 | 示波器测最坏工况 |
| 容量/容差 | 标称值与容差 | 环路和输出纹波测试 |
| ESR | 频率与温度条件 | 同条件比较 |
| 额定纹波 | 频率修正、温度修正 | 实装温升 |
| 封装 | 直径、高度、脚距 | PCB/壳体干涉检查 |
| 寿命/工艺 | 耐久条件、焊接条件 | 首件与批量工艺确认 |

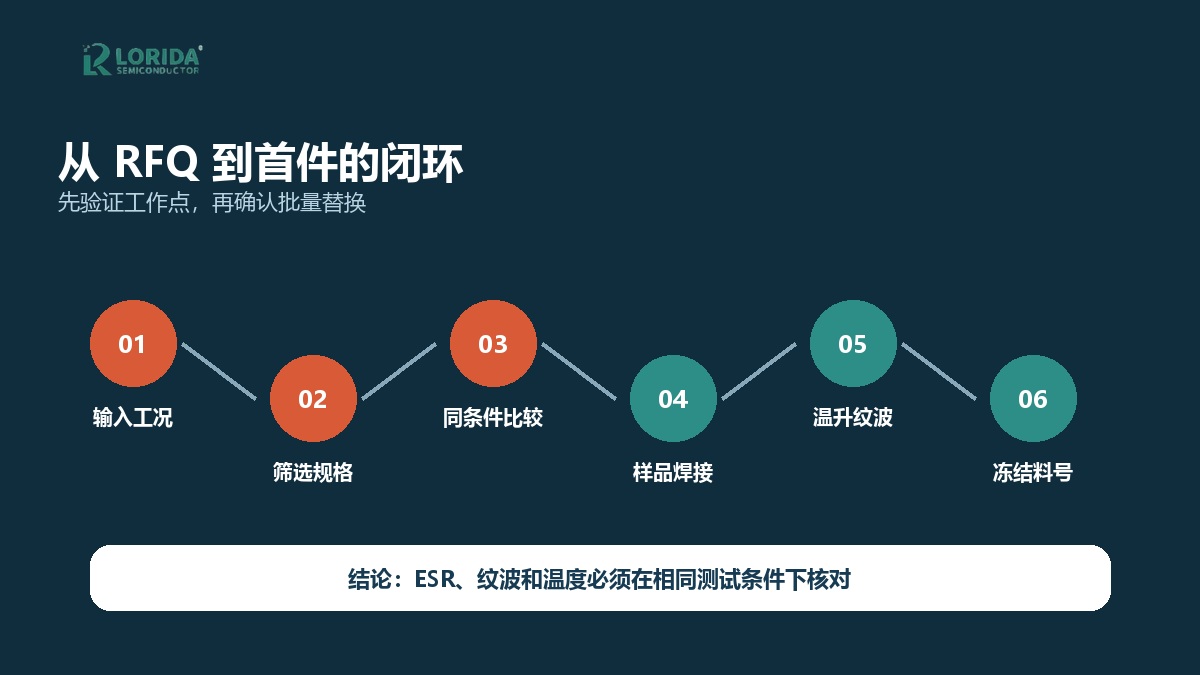

可先查看 LORIDA 固态电解电容栏目建立候选清单，再把工作电压、纹波波形、开关频率、环境温度、PCB 尺寸和目标寿命写入 RFQ。若项目仍在确定电容类别，可从电容器产品入口比较不同结构。
首件验证要覆盖启动、稳态与热平衡
首件至少记录输入条件、负载、环境温度、输出纹波、器件壳体温升和异常波形。Panasonic 35SVPK330M 的公开页给出 35 V、330 μF、18 mΩ（100 kHz）和 4400 mA rms（100 kHz、105℃以下）等条件；不同系列即使容量相同，ESR 与纹波能力也可能不同（来源：Panasonic 35SVPK330M 官方产品页）。因此，替代结论必须绑定具体料号和测试记录。
常见问题
固态电容容量和电压一样就能直接替换吗？
不能。容量与额定电压只是初筛条件，还必须核对 ESR 的测试频率、额定纹波及其温度修正、极性、外形、脚距、焊接条件和耐久条件。完成数据表对照后，还要在真实电源板上验证启动、满载输出纹波、环路稳定性和壳体温升。
ESR 越低越好吗？
不一定。更低 ESR 通常有助于减少纹波损耗，但电源补偿网络可能依赖电容阻抗特性。替换后如果 ESR 变化很大，应检查控制环路、负载阶跃和异常振荡，而不是只看温升。比较 ESR 时还必须使用相同频率与温度条件。
纹波电流应怎样比较？
先把实测波形换算为 RMS，并按主要频率分量核对数据表。随后应用原厂给出的频率和温度修正，确认壳体温度不超过系列限制。若波形含多种频率，应按具体数据表的合成方法处理，并通过实装温升复核。
询价时最少需要提供什么？
至少提供额定工作电压、容量、纹波 RMS 与频率、环境温度、外形脚距和目标寿命。最好同时提供原料号、PCB 限高、负载周期与启动条件。信息越完整，越容易把候选缩小到可验证的具体系列。
