梯形铝壳制动电阻不能只按“瓦数”选。应先确认驱动器允许的最小电阻值，再核对峰值制动功率、单次能量、占空比、安装散热和保护回路，最后用实际减速周期验证温升。
核心要点
阻值先于功率，周期决定热负荷
电阻值不得低于驱动器或制动单元规定的 Rmin。
峰值功率、单次能量和周期平均功率是三个不同约束。
功率标签不等于任意安装条件下都可连续耗散。
应配置过温、短路或失效后的安全隔离策略。
为什么先查最小电阻值？
阻值过低会让制动单元承受过流
ABB ACS850 硬件手册要求自定义制动电阻的阻值至少达到驱动器规定的 Rmin，并给出 Pmax<UDC²/R 的核对关系；该手册还明确警告，不得使用低于对应驱动器规定值的电阻，因为驱动器和斩波器无法承受由此产生的过流（来源：ABB ACS850-04 Hardware Manual，“Braking resistor selection”）。因此，制动电阻 RFQ 的第一项不是功率，而是驱动器型号、直流母线条件和 Rmin。
峰值、能量与平均功率不能互相替代

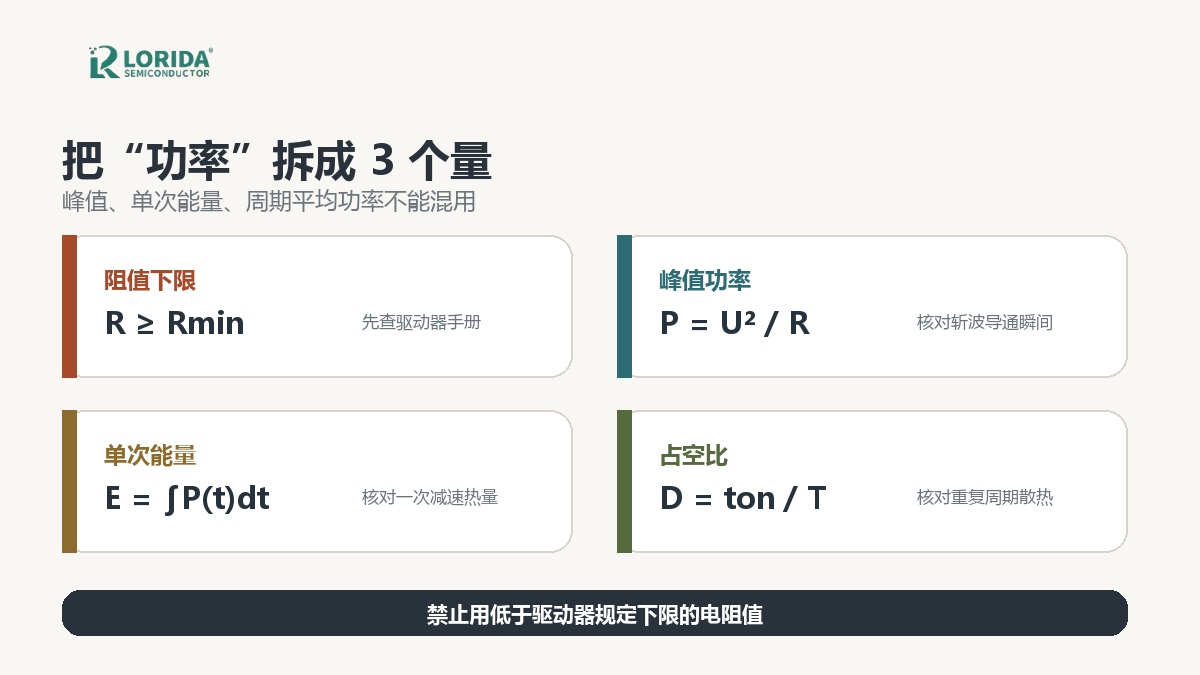

Rockwell Automation PowerFlex 750 TotalFORCE 参考手册把平均占空比定义为减速时间除以总周期，并在制动功率线性下降的示例中给出 Pav=(t3−t2)/t4×Pb/2。这说明“峰值能承受”不等于重复周期内不会过热。ABB 同样要求分别计算最大制动功率、周期内制动能量和基于占空比的连续功率（来源：Rockwell 750-RM100、ABB ACS850 手册）。
六项选型输入怎样整理？
把驱动、机械负载和安装环境放在同一张表
| 输入 | 要回答的问题 | 验证 |
|---|---|---|
| 驱动器/Rmin | 允许的阻值范围 | 按原厂手册 |
| 母线与峰值功率 | 斩波导通时最大功率 | 波形记录 |
| 单次能量 | 一次减速释放多少能量 | 积分或厂家工具 |
| 制动周期 | ton/T 与重复次数 | 最坏工况运行 |
| 安装散热 | 风道、间距、表面温度 | 热平衡测温 |
| 保护 | 过温、失效与隔离 | 故障安全测试 |

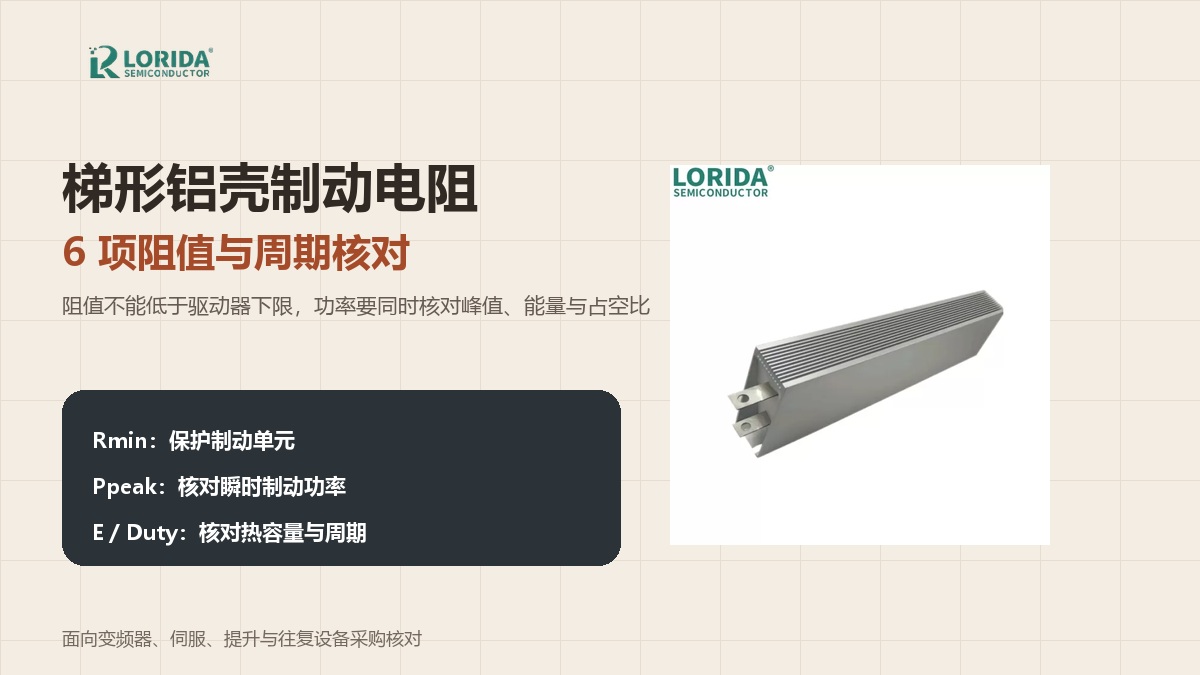

LORIDA 国内站的梯形铝壳电阻栏目列有 200 W、1000 W、5000 W 等不同功率标识的产品页面，这些数字可以用于结构与空间初筛，但不能替代具体阻值、脉冲能量和散热条件的项目确认。需要比较其他结构时，可查看电阻器产品入口。
用真实减速循环完成首件验证
Yaskawa A1000 的公开选型页把部分动态制动电阻定义为 100 秒区间内 10% 占空比，并提示高于 10% 的工况需要另行确认；同一厂商也提供 3%、10%、50% 和 100% 等不同占空比方案（来源：Yaskawa A1000 Dynamic Braking）。这再次证明同一个“瓦数”不能脱离工作周期解释。首件验证应覆盖最大负载、最短减速时间、最高环境温度和最密集重复周期。
常见问题
制动电阻阻值越小，制动力越大吗？
在相同母线电压下，更小阻值会提高瞬时功率，但绝不能低于驱动器规定的最小阻值。低于 Rmin 可能让制动斩波器过流。应先查驱动器手册，再在允许范围内结合目标制动转矩、峰值功率和热容量选择。
只按电机功率选制动电阻可以吗？
不可以。电机功率不能直接代表再生能量。负载惯量、初末速度、减速时间、机械损耗、制动频率和母线控制策略都会改变电阻负荷。正确做法是计算或测量峰值制动功率与单次能量，再按周期平均功率和安装散热复核。
占空比怎样计算？
基本定义是制动导通时间除以完整重复周期。例如一次减速持续时间与两次减速起点之间的间隔共同决定占空比。若功率随时间变化，还要对功率曲线积分求能量，不能简单用峰值功率乘占空比代替所有热计算。
询价需要提供哪些信息？
至少提供驱动器完整型号、供电与母线条件、厂家规定的 Rmin、负载惯量或峰值功率、减速时间、重复周期和安装环境。还应说明阻值容差、外形空间、接线方式、风道、环境温度以及是否需要温控或柜外安装。
