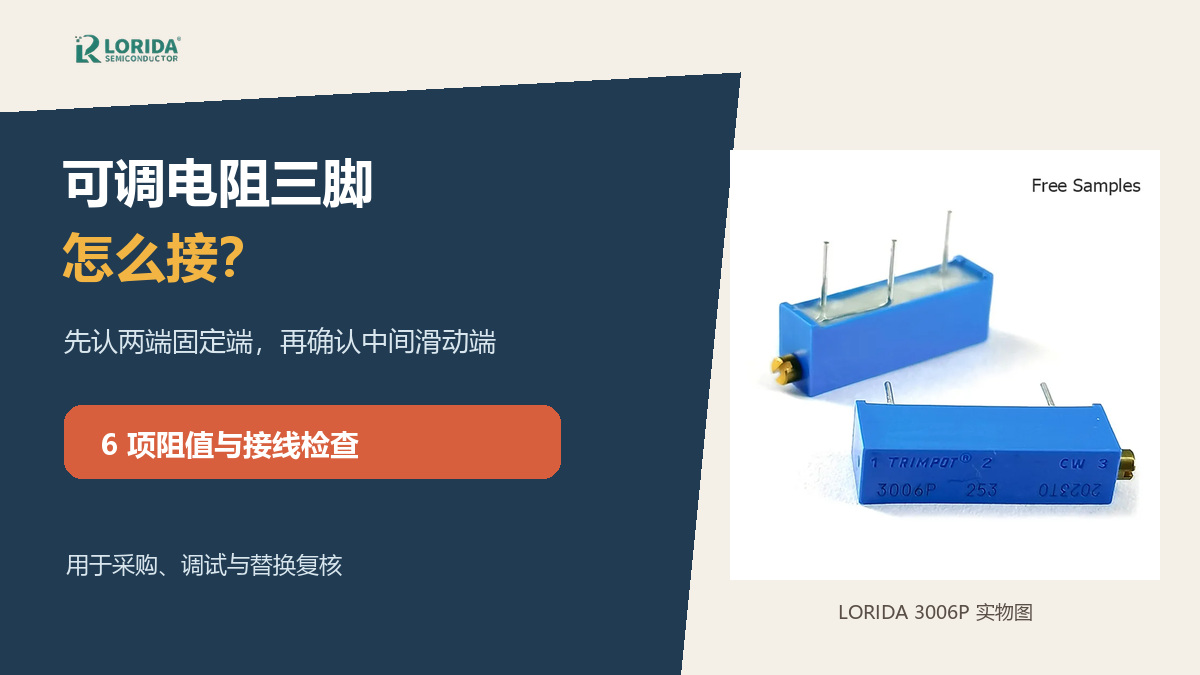

可调电阻三脚接线的核心是先识别两端固定端和中间滑动端：固定端之间是总阻值，滑动端与任一固定端之间的阻值会随调节位置变化。不要只凭引脚朝向猜测脚位；同一外形可能有顶调、侧调、单圈或多圈结构。采购、维修或替换前，应把电气连接、阻值范围、功率、容差、调节方向和机械尺寸一起核对。

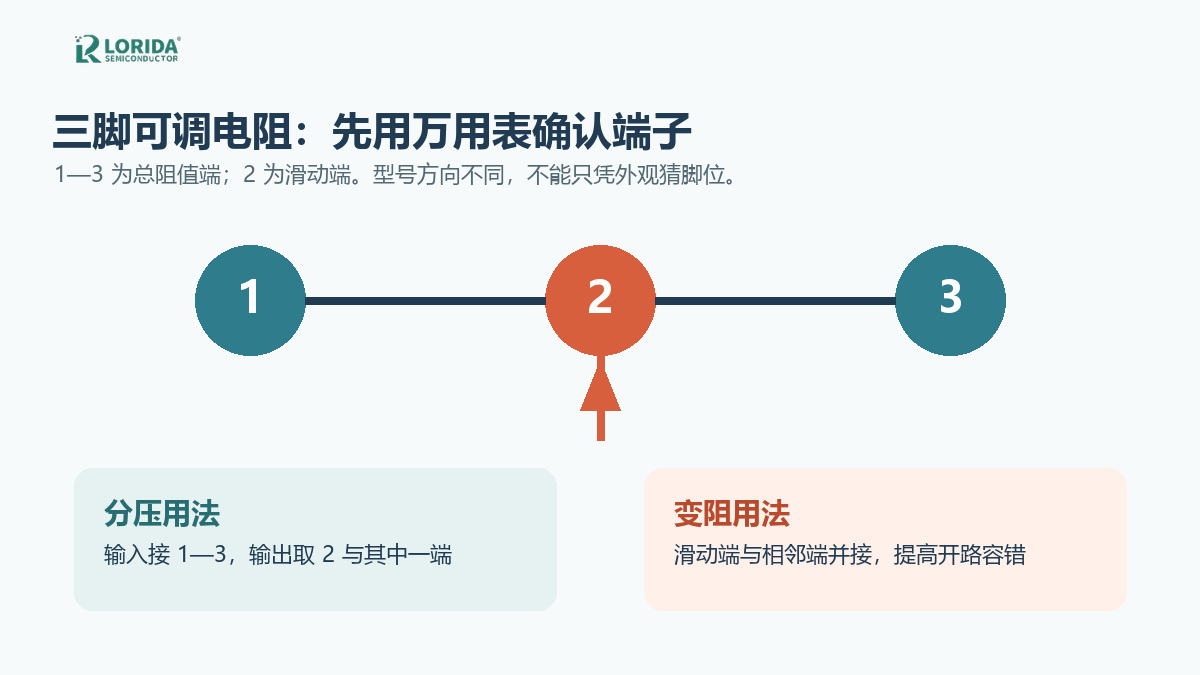

断电后用万用表先找出总阻值稳定的两个端子，它们是电阻体两端。
剩余端子是滑动端；它与任一固定端的阻值随调节变化。
分压接法使用三个端子，变阻接法通常使用滑动端与一个固定端。
替换时不能只看“100”或“101”等丝印，还要核对厂家编码规则和完整规格。
一、三脚分别有什么作用？
两个固定端加一个滑动端
可调电阻内部是一段电阻体和一个可移动触点。固定端之间的阻值基本保持为标称总阻值；滑动端与任一固定端之间的阻值会随调节而增减。最可靠的识别方法是断电并将器件与电路隔离后测量：先找出读数稳定的一对端子，再调节旋钮验证第三端与两侧端子的变化关系。
为什么不能只按外观顺序接线？

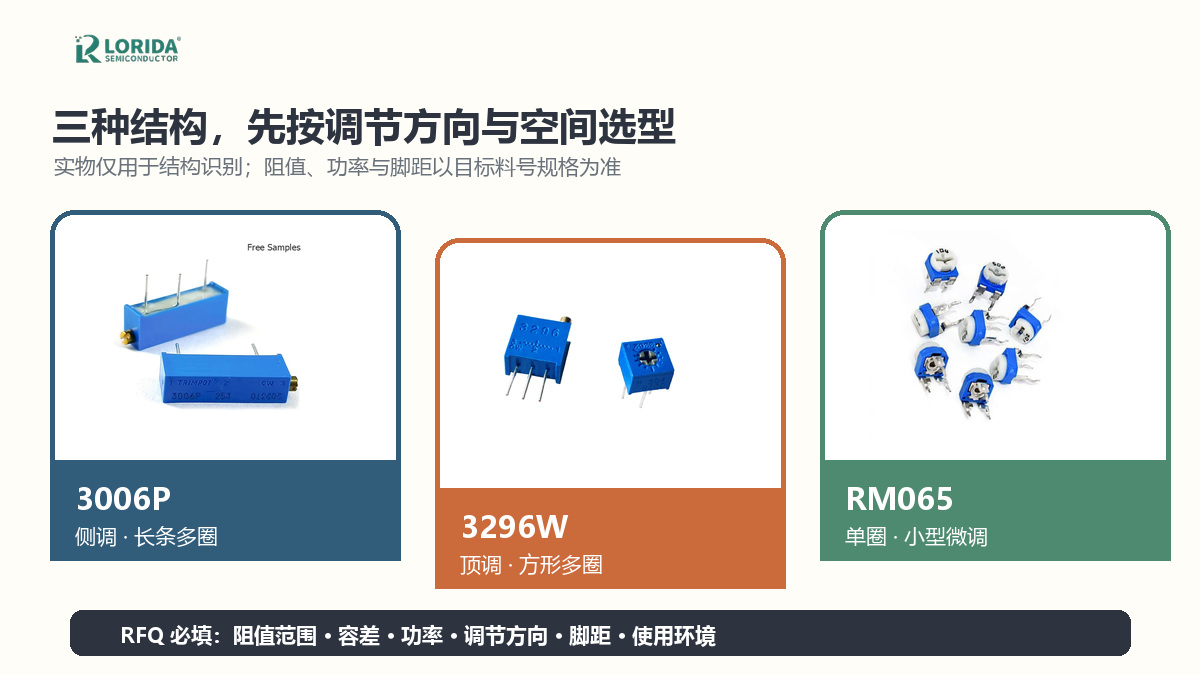

顶调、侧调以及不同封装的端子排列可能不同，图片朝向也会改变“左、中、右”的视觉顺序。LORIDA 可调电阻栏目同时包含 3006P、3296W、3362、RM065 等不同结构，因此图纸、PCB 丝印与实测结果必须互相印证。
二、分压和变阻两种接法怎么选？
分压用三脚，变阻用两脚
需要连续输出可调电压时，把输入加在两个固定端之间，从滑动端与其中一个固定端取输出，这就是分压接法。只想改变串联电阻时，可使用滑动端与一个固定端；工程上常把滑动端和相邻固定端并接，以降低触点瞬时开路带来的风险，但必须确认电路允许该失效模式。
| 用途 | 端子使用 | 重点检查 |
|---|---|---|
| 分压 | 三个端子全部使用 | 输入范围、负载影响、输出方向 |
| 变阻 | 滑动端＋一个固定端 | 电流、功耗、触点开路风险 |
| 校准 | 按原理图定义 | 初始位置、调节方向、锁定与复测 |
三、阻值代码和功率如何核对？
先看目标料号，不把丝印当成通用规则
LORIDA 3006P 产品页公开标称阻值范围为 100Ω–1MΩ、功率 0.5W、工作温度 -55℃至125℃，容差列为 ±5% / ±10%。这些是该产品页信息，不应扩展为所有可调电阻的统一规格。Bourns 3296 官方页给出的另一原厂示例是 10Ω–2MΩ、25 圈、0.5W、旋转寿命 200 次和温度系数 ±100ppm/℃，说明相似外形也可能对应不同范围和寿命条件。
功率要按实际滑片位置降额判断
可调电阻只使用部分电阻体时，可承受功耗不能简单按整只额定功率理解。设计应计算最大电流、局部功耗和环境温度，并核对目标规格书的功率曲线。对于长期工作的设定值，还要评估振动、温漂与触点可靠性，避免把微调器当作频繁操作的控制旋钮。
四、采购和替换要检查哪六项？
把电气与机械要求写进 RFQ
阻值：总阻值、允许调节区间和阻值代码。
电气：额定功率、容差、温度系数及最大工作条件。
调节：单圈或多圈、顶调或侧调、顺时针变化方向。
端子：脚位定义、脚距、通孔或其他安装方式。
环境：温度、湿度、振动、清洗与灌封工艺。
验证：来料测量、初始位置、样机调试和通电复测。
不同结构可在 LORIDA 可调电阻栏目比较。若希望使用方形多圈顶调结构，可查看 3296W 产品页，再按电路和 PCB 约束确认具体料号。
五、常见问题 FAQ
三脚可调电阻只接两脚可以吗？
可以，但这时它作为变阻器使用。通常连接滑动端与一个固定端；为降低滑动触点瞬时开路风险，可按电路要求把滑动端和相邻固定端并接。接法必须结合失效模式、允许电流和功耗验证。
怎么判断哪一脚是滑动端？
断电隔离后，用万用表测量并转动调节端即可判断。读数始终接近总阻值的一对是两个固定端；剩余端子与任一固定端之间的读数会随调节位置变化，它就是滑动端。不要仅凭照片左右顺序判断。
丝印“101”一定是100Ω吗？
不能脱离厂家编码表直接下结论。三位阻值代码常按有效数字和倍率表达，但具体系列可能存在特殊代码、后缀和容差标识。采购时应把完整型号、实测阻值和供应商规格书一起核对。
单圈和多圈微调电位器如何选择？
需要更细调节分辨率时优先评估多圈结构，空间紧张且只需粗调时可评估单圈结构。同时还要核对调节方向、PCB 高度、脚距、环境和预期操作次数；圈数不是唯一选型依据。
请提供现用型号、阻值、功率、调节方向、脚距、PCB 照片和使用环境。
