X1与X2安规电容怎么选？6项采购核对要点

X1 与 X2 都是用于线路之间的 EMI 抑制安规电容，但冲击电压类别不同；采购时不能只看“X1/X2”字样，而要同时核对电路位置、具体型号证书、额定条件、环境和安装尺寸。下面用 6 项清单把选型要求变成可验证的询价信息。

X1 与 X2 的关键区别是什么？

首先看冲击电压类别

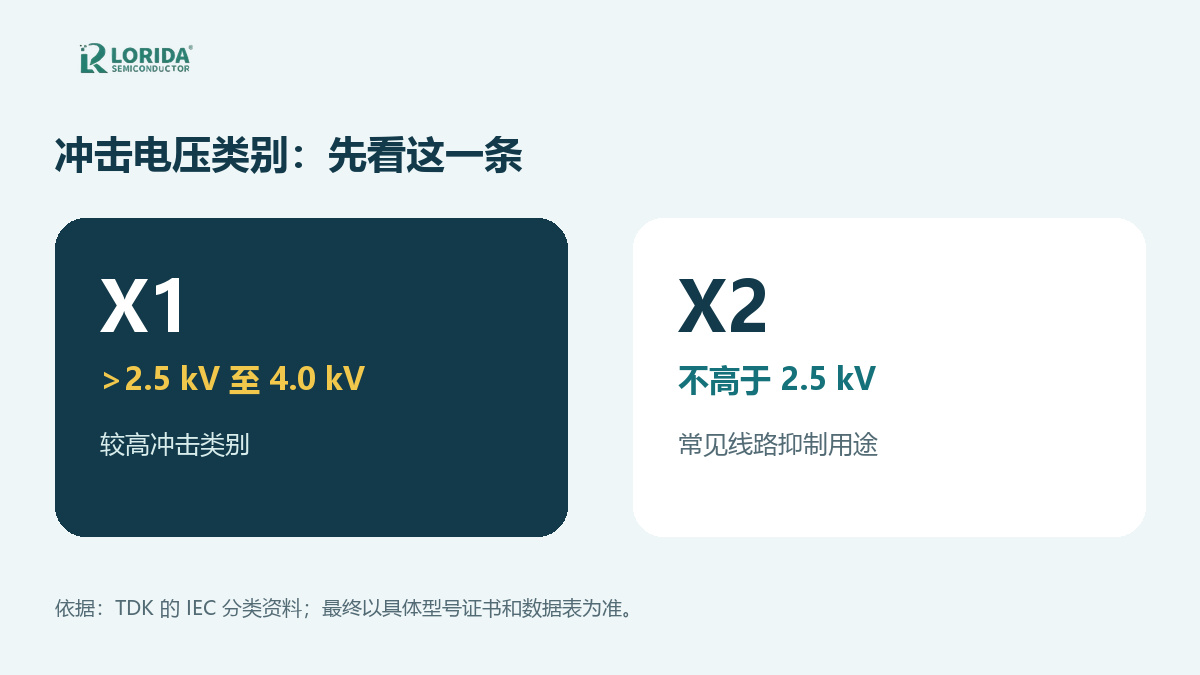

TDK 的 IEC 分类技术资料说明，X 类电容接在线与线之间；其中 X1 的峰值脉冲范围为大于 2.5 kV 至 4.0 kV，X2 为不高于 2.5 kV。KEMET 现行 CAS SMD 数据表也列出 X1 为 4.0 kV、X2 为 2.5 kV，并在相关测试表中列出最多 24 次冲击。以上数字说明的是分类和试验条件，不能单独代表某个产品的容量、寿命或认证状态。

IEC 60384-14:2023 是第 5.0 版，于 2023 年 1 月 25 日发布。IEC 官方页面给出的适用范围包括不高于 1000 V AC RMS、频率不高于 100 Hz，并包括不高于 1500 V DC 的直流电源。实际项目仍应以终端设备标准、销售市场和具体型号证书为准。

采购前应完成哪 6 项核对？

把电路要求写成可追溯的 RFQ

1. 电路位置：确认元件确实跨接在线路之间；对地位置不能因为采购方便而改用 X 类。2. 冲击要求：写明过电压类别和设计依据，不要仅凭“X1 数字更高”做决定。3. 额定条件：列出 AC/DC 工作电压、频率、容量、容差和环境温度。

4. 认证文件：索取报价所对应制造商、系列和型号的现行数据表及证书，核对本体标识与文件。5. 使用环境：说明湿度、污染、海拔、外壳和寿命预期。KEMET 的某 X2 产品族资料列出 1000 小时耐久、20 次脉冲且间隔 5 秒，以及约 1 Hz 的 10000 次充放电循环；这些数字只能作为询价问题示例，不能外推为所有 X2 电容的承诺。6. 机械匹配：确认本体尺寸、引线间距、爬电距离、间隙和装配工艺。

为什么 X1 不能自动替代 X2？

冲击类别更高，不等于整机验证已通过

X1 与 X2 可能在容量范围、损耗、外形、脚距、额定电压、气候类别和证书覆盖范围上存在差异。结构变化还可能影响 EMI 测试结果。因此，替换应由设备工程和合规负责人依据准确型号文件及验证结果批准，而不是采购端仅按类别文字判断。

如需了解当前可选品类，可先查看龙瑞达薄膜电容产品分类与产品中心。页面用于初步筛选，最终型号和文件仍需按应用复核。

怎么看本体标识才不会误判？

照片用于交叉核对，不能代替证书

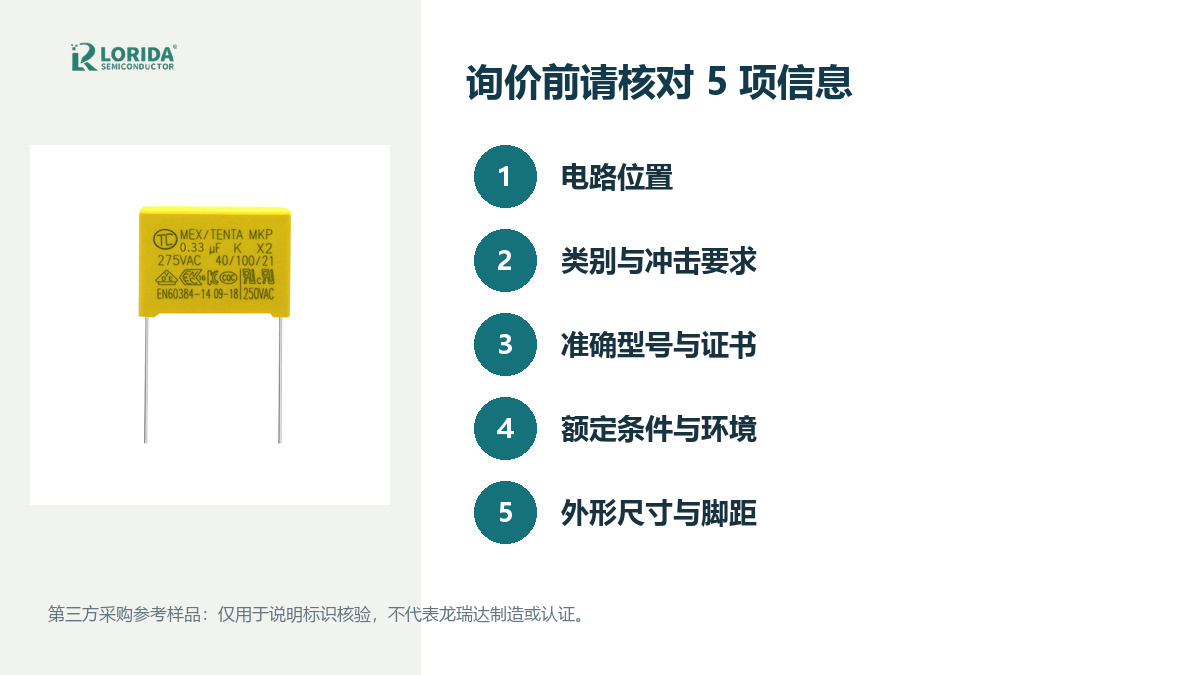

应读取安全类别、容量代码、容差、额定电压、气候类别、制造商或商标及认证标志，再与现行数据表和证书逐项对应。外壳颜色和形状不能证明类别，图片也不能证明实际交付批次被证书覆盖。下图中的黄色电容来自第三方采购参考素材，仅用于说明标识核对方法，不代表龙瑞达制造或认证。

第三方采购参考样品：请以实际报价型号、制造商、证书和数据表为准。

常见问题

X1 可以直接替换 X2 吗？

不能直接替换，必须完成完整的电气、安全和机械复核。X1 的 IEC 冲击类别高于 X2，但不保证容量、额定电压、损耗、尺寸、脚距、气候性能和认证范围一致。替换前应核对准确制造商与系列文件，并由工程负责人评估 EMI、爬电距离和安装适配。

X1 和 X2 最主要的数字区别是什么？

IEC 分类资料中，X1 为大于 2.5 kV 至 4.0 kV，X2 为不高于 2.5 kV。这些数字是类别检查点，不是单独的选型结论。采购还需要确认额定电压、容量、证书、环境、结构和尺寸，不能把一个系列的数据外推到另一个系列。

黄色方盒电容都是 X2 吗？

不是，颜色和外形不能证明安全类别。应读取完整本体标识，确认制造商、系列和准确型号，再与现行数据表及证书对应。若供应商无法提供可追溯文件，应保持待复核状态，而不是依据照片推断合规性。

询价时至少要提供哪些信息？

至少提供电路位置、设备标准、额定电压与频率、容量与容差、冲击要求、温湿度、外形尺寸和脚距。同时要求供应商在报价中返回准确制造商、系列、型号、数据表版本和认证文件。若应用环境严苛，还应说明海拔、污染等级、装配方式和寿命预期。

资料来源

精确数字采用的主要参考

• IEC 60384-14:2023 官方出版页

• TDK EMI 抑制电容通用技术资料

• KEMET CAS SMD 安规电容数据表

• KEMET 高湿环境 X2 技术资料

最后更新：2026 年 9 月 21 日。本文按上述来源进行技术复核；因没有已确认的公开署名身份，本次不展示个人作者或审核者姓名。
