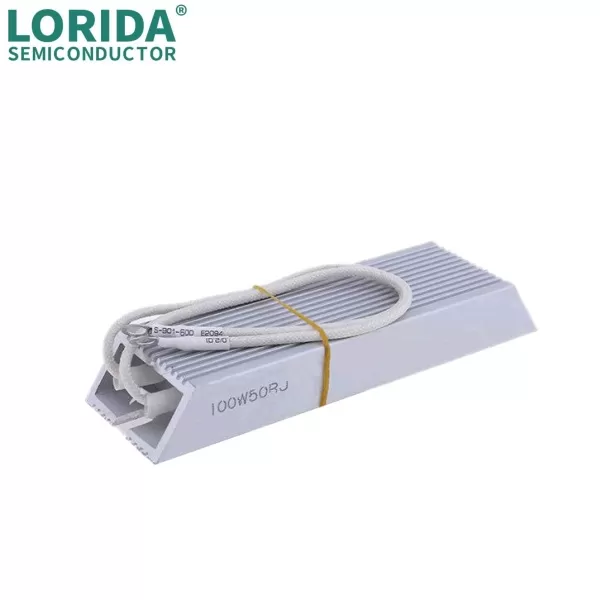

100W通用型梯形铝壳电阻变频伺服制动通用经济耐用

额定功率：100W
阻值范围：0.5～10K
Ω
最高精度：±5%
电阻技术：线绕电阻
封装材料：工业型6063铝材
封装方式：灌砂型
安装方式：螺丝固定

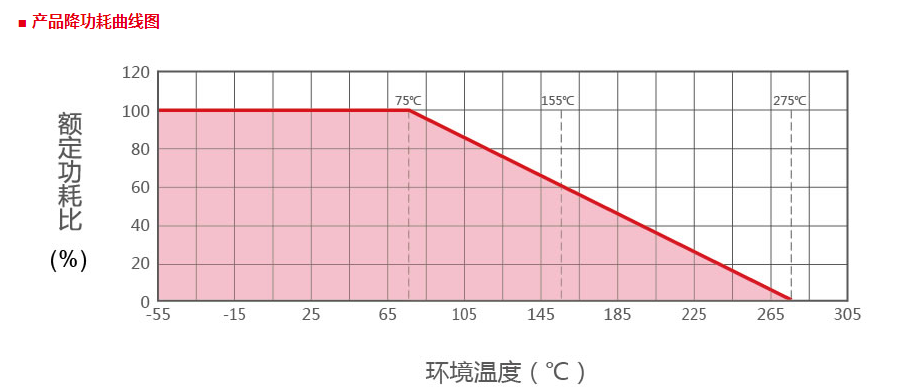

工作温度范围：-55℃～+275℃

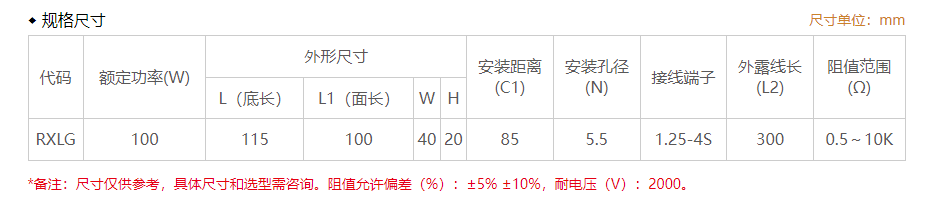

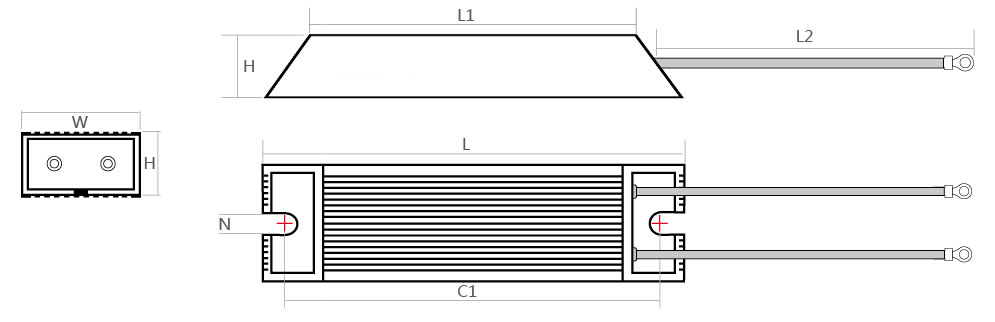

外型尺寸：L=115mm W=40mm H=20mm
应用领域：起重机、电梯设备

介绍

产品参数

1、电阻芯采用耐高温陶瓷扁管，依据壳尺寸来定陶瓷基本尺寸。
2、电阻丝采用优质电热合金丝均匀绕制，依据阻值大小来定合金丝牌号与型号。
3、密封材料：两端用水泥沙树脂浆料（电子绝缘材料）密封，水泥料半干时再用铝板压紧封口，使铝板与水泥料融为一体，防止漏沙。
4、外壳：采用优质工业型6063铝材，铝外壳经过阳极氧化为雾银色，也可以根据客户需求采用喷砂或拉丝处理。
5、引出线采用UL AWM3122白色纺织硅橡胶高温线（常规耐温200度，最高耐温250度），配线标准如下：
1）、150W至600W（含）及额定电流8A（含）以下配国标1.3平方白色编织硅橡胶高温线（高温线型号： UL AWM3122，线结构为65/0.16mm，线外径为2.7毫米）。额定电流10至20A配国标2.5平方白色编织硅橡胶高温线（高温线型号：VDEH05SJ-K，线结构为51/0.25mm，线外径为3.65毫米）。额定电流25至35A配国标4平方白色编织硅橡胶高温线（高温线型号： UL AWM3122，线结构为56/0.30mm，线外径为4.3毫米）。额定电流40至50A配国标6平方白色编织硅橡胶高温线（高温线型号： UL AWM3122，线结构为84/0.30mm，线外径为5毫米）。
2）800W至1200W（含）及额定电流10A（含）以下配国标1.5平方白色编织硅橡胶高温线（高温线型号： UL AWM3122，线结构为30/0.25m，线外径为3毫米）。额定电流10至20A配国标2.5平方白色编织硅橡胶高温线（高温线型号：VDEH05SJ-K，线结构为51/0.25mm，线外径为3.65毫米）。额定电流25至35A配国标4平方白色编织硅橡胶高温线（高温线型号： UL AWM3122，线结构为56/0.30m，线外径为4.3毫米）。额定电流40至50A配国标6平方白色编织硅橡胶高温线（高温线型号： UL AWM3122，线结构为84/0.30m，线外径为5毫米）。
6、引岀线也可采用UL 1322编织铁氟龙高温线（常规耐温200度，最高耐温250度）
7、接线端子，采用冷压式全铜端子，分为RV系列（0型端子）、SV系列（开口端子）、FD系列（插簧端子）、DBⅤ系列（扁插端子）、RNB系列（圆形裸端子）等等，配型标准如下：
1）、国标1.3至1.5平方线：RV1.25-4mm、RV1.25-5mm、SV1.25-4mm、SV1.25-5m、SV1.25-6m、RV1.25-8mm、FD2-250mm、FDD2-187m、DBV2-14mm九种任选一种。
2）、国标2.5平方线：RV2-6m、RV3.5-6m（黑色套，厚度0.6mm）、RV3.5-6mm（黑色套，厚度国标1.0mm）、FDD2-250mm、FDD2-187mm、DBV2-14mm六种任选一种。
3）、国标4平方线：RV3.5-6m（黑色套，厚度0.6m）、RV3.5-6m（黑色套，厚度国标1.0mm）、RV5.5-8mm（蓝色套，厚度0.8mm）三种任选一种。
4）、国标6平方线：RV5.5-8mn（蓝色套，厚度0.8mm）、RNB8-8mm（圆形裸端头，厚度国标1.2mn，用8-10蓝色护套）两种任选一种。
