线绕电阻在快速变化的电流下不能只按纯电阻看待。绕线结构会形成磁场，使器件呈现电阻与电感共同作用；所谓“无感”绕法通常是降低净电感，并不等于任何频率、任何装配下都为零。采购或替换时，应同时核对频率、边沿速度、绕法、脉冲、安装回路和实机波形。
核心要点
先把应用波形转换成可验证条件
万用表测得的直流阻值不能代表高频或快速边沿下的总阻抗。
Vishay FST、AH和MRP系列均把Ayrton-Perry绕法列为降低反应性分量的无感选项。
无感版本的可选阻值范围可能明显窄于标准版本，必须按完整系列和料号核对。
连续功率、脉冲能量、温升和电感效应属于不同维度，不能只用“瓦数”替代。
最终样品应在生产代表性的引线、回路、散热和示波器带宽下验证。
线绕电阻为什么会表现出电感效应？
绕线和电流变化共同决定附加电压
电阻合金丝绕在绝缘芯体上时会形成线圈。稳态直流下，电感项随时间衰减，欧姆表主要读到电阻值；电流快速变化时，器件两端还会出现与电感和电流变化率相关的附加电压。实际表现可能是过冲、振铃、电流下降变慢或阻尼点改变。
工程上需要判断的不是“有没有寄生电感”，而是总阻抗在真实波形频谱内是否可接受。同一阻值和功率的线绕电阻，用在低频负载、制动回路和高频吸收网络时，验收条件并不相同。
频率标签还不够，边沿速度也要给
RFQ应写明直流或交流电平、基波频率、开关频率、上升/下降时间、脉宽、重复率和最坏的电流变化率。Bourns技术资料指出，高能脉冲应用还需同时核对电压、电流和持续时间；矩形脉冲可用能量关系辅助估算，非矩形波形则应按波形积分并保留工程余量。

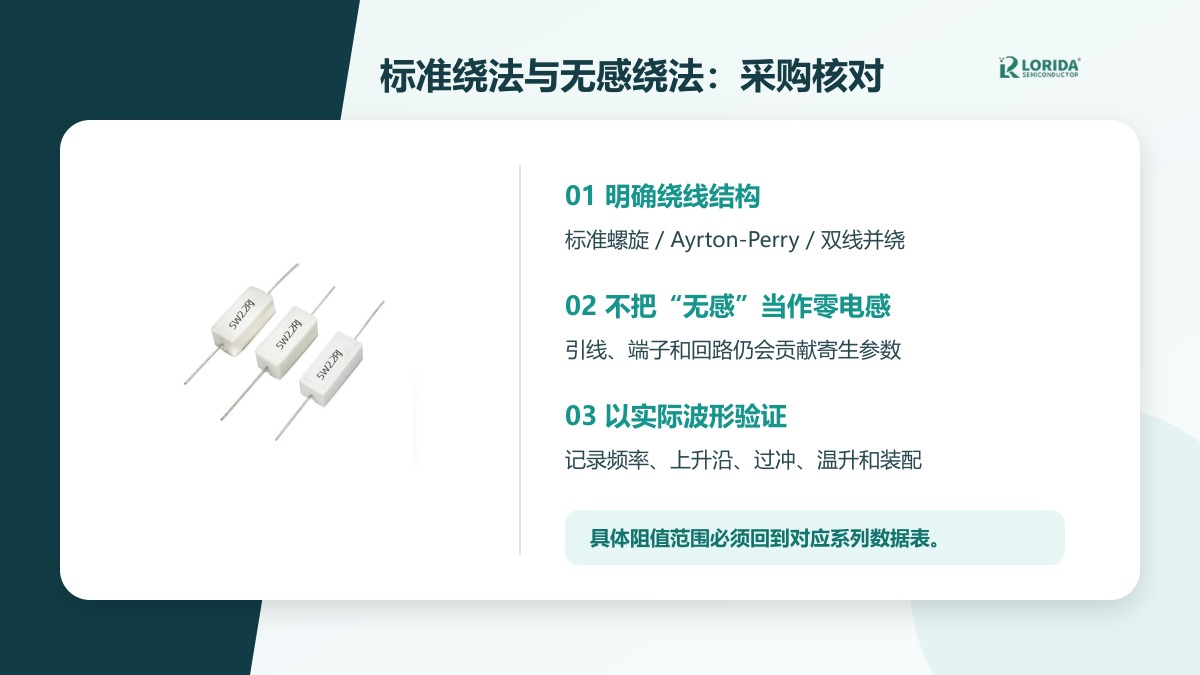

“无感线绕电阻”是否等于零电感？
Ayrton-Perry或双线并绕用于抵消部分磁场
Vishay FST资料把特殊“NI”版本描述为Ayrton-Perry绕法；AH与MRP资料也说明该绕法用于获得较低的反应性分量。这支持“降低电感”或“低电感”的判断，但不能把器件、端子、引线和外部回路的所有寄生参数一并假设为零。
阻值范围可能因绕法受到限制
精确数据必须按具体系列使用。例如Vishay AH075在25 °C条件下，配标准散热器时额定功率为75 W、无标准散热器时为45 W；标准版本阻值范围为0.1 Ω至50 kΩ，而NI版本为5 Ω至100 Ω。AH系列公开工作温度范围为-25 °C至+250 °C。这些是AH系列示例，不是LORIDA全系列承诺。
| 核对项 | 标准线绕 | 低电感/NI选项 | 采购证据 |
|---|---|---|---|
| 绕线结构 | 单向螺旋绕线 | 相反方向或Ayrton-Perry | 完整料号与数据表 |
| 反应性分量 | 快速di/dt下可能明显 | 降低，但不等于零 | 阻抗或实机波形 |
| 阻值范围 | 通常更宽 | 可能更窄 | 对应系列订购表 |
| 最终验收 | 最坏工况下的电压、电流、过冲和温升 | 记录方法与限值 | |

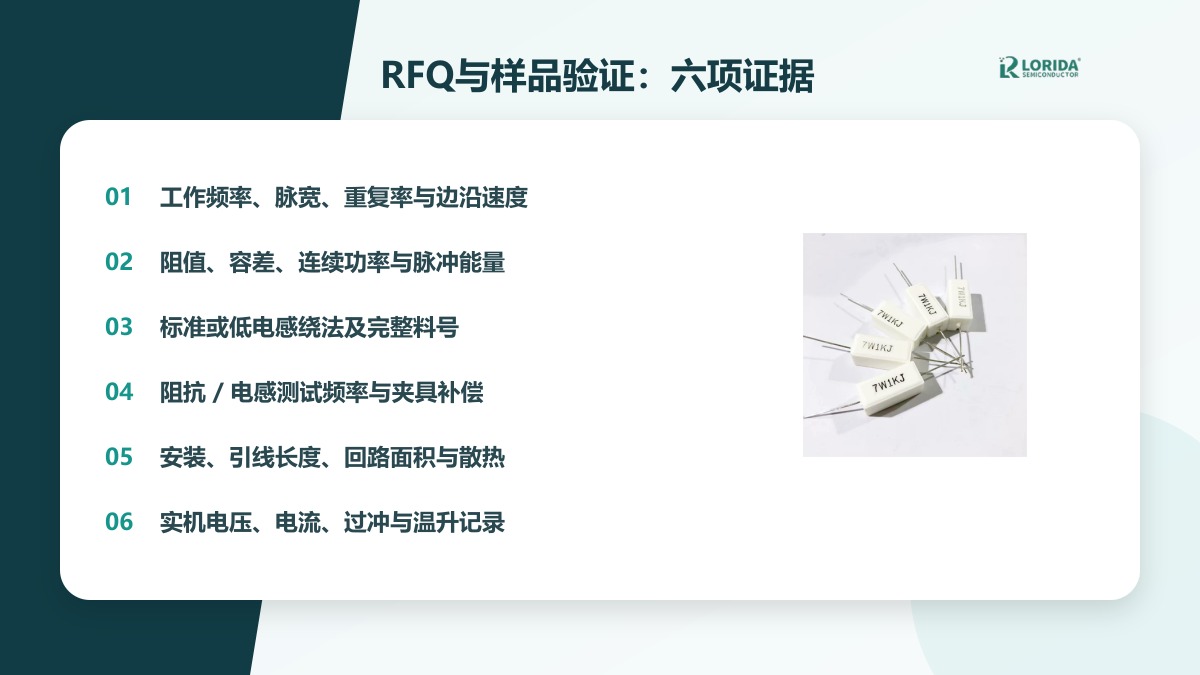

采购与样品验证要核对哪6项？
从RFQ到实机测试形成闭环
定义波形：写明频率、边沿、脉宽、重复率、峰值电压和电流。
核对阻值与容差：包含标称阻值、容差、温度系数和允许漂移。
明确绕法：要求供应方返回标准或NI结构、完整料号与适用阻值范围。
分开核对功率和脉冲：Bourns资料指出脉冲能力取决于电阻丝质量、线径/阻值和结构；应提供能量、持续时间、重复周期与冷却间隔。
控制装配：记录引线长度、端子间距、回路面积、PCB铜箔、气流、环境温度和邻近器件距离。
规定测量：写明LCR测试频率、夹具补偿、仪器带宽、探头位置，并把元件级结果与实机波形和温升关联。
另一个具体数据例子是Vishay FST系列：FST005标准版本在±5%条件下公布1 Ω至20.5 kΩ，而FST005…NI公布1 Ω至750 Ω；FST010额定功率为12 W，其标准版本上限58 kΩ，NI版本上限3.9 kΩ。数据再次说明，低电感选项必须按系列和阻值表选，不能仅凭白色水泥外壳或“无感”文字判断。
如何把线绕电阻纳入国内采购询价？
把技术输入、样品方法和替换边界一次写清
建议在询价中同时提供原始料号、阻值、容差、连续功率条件、脉冲能量与周期、频率和边沿、环境温度、安装方式、外形限制，以及是否要求低电感绕法。供应方应返回制造商/系列、完整订购代码、数据表、绕法说明、降额曲线、脉冲证据和阻抗或电感测试条件。
可继续查看LORIDA国内站的电阻产品分类、水泥电阻功率与温升核对、制动电阻周期核对和定制能力页面。提交原始料号、真实波形和安装条件后，再进行型号级对比与样品验证。
常见问题
水泥电阻一定是无感电阻吗？
不一定。白色陶瓷或水泥封装不能证明内部绕法。外观相近的器件可能采用普通螺旋绕线、低电感绕线或其他电阻结构。应核对完整系列和订购代码，并要求数据表明确绕法；若反应性分量会影响电路，还要加入阻抗或实机波形验收。
“NI无感”可以直接当作零电感吗？
不可以。NI通常表示通过相反方向的绕线降低净电感。器件内部、端子、引线和PCB回路仍有寄生参数，而且结果会随测试频率和装配变化。样品比对可以先用相同夹具测阻抗，再用生产代表性的布局观察过冲、振铃和温升。
为什么无感版本的最大阻值可能更低？
因为相反方向的绕线路径会占用空间并限制结构。Vishay FST和AH的订购表都展示了标准版本与NI版本不同的阻值范围。若目标阻值超出NI范围，应评估更大尺寸、其他系列、其他技术路线或电路方案，并重新核对功率、脉冲和机械安装。
线绕电阻询价至少要提供哪些参数？
至少提供阻值、容差、连续功率条件、脉冲波形、频率/边沿、环境温度、安装方式和绕法要求。只写“10 Ω 50 W无感电阻”仍不足以完成等效替换。还应给出原始料号、允许尺寸、引线和回路限制，以及样品的阻抗、过冲和温升验收方法。
事实来源与审核说明
一手制造商资料
更新时间：2026年10月30日。精确数据均按所引制造商系列注明，不外推为LORIDA未验证规格。因无已确认的公开署名身份，本文不虚构个人作者或审核者姓名。
